मशीन विशेषता

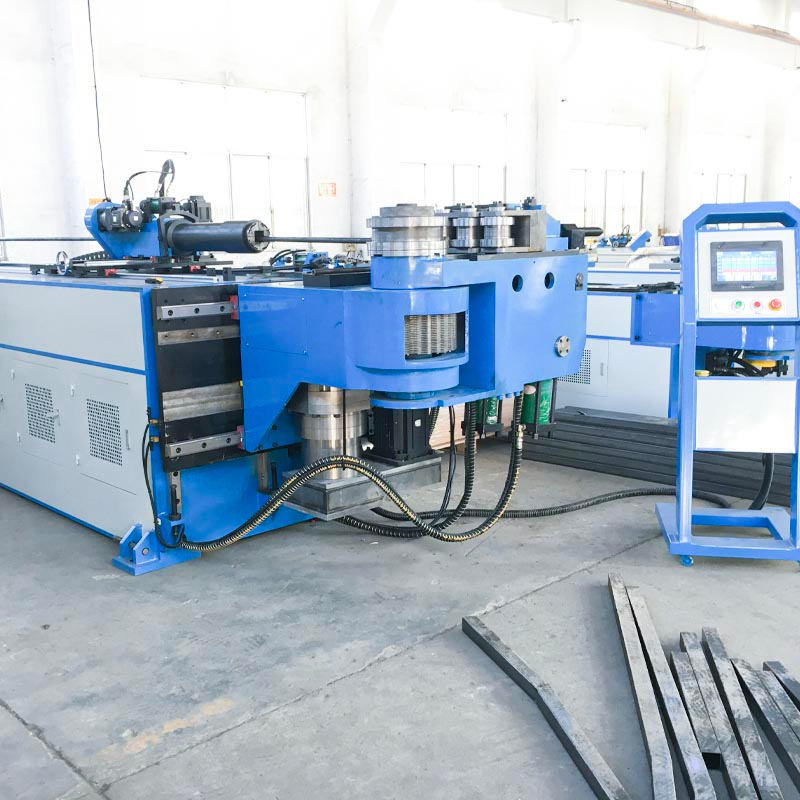

GM-SB-76CNC श्रृंखला संख्यात्मक नियंत्रण एकल-सिर पाइप झुकने मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जिसे मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत किया गया है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा को इनपुट, स्टोर और प्रदर्शित कर सकती है, औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गतियों के Y, B, C तीन निर्देशांकों को पूर्ण-ऑटो मैंड्रिल को महसूस कर सकता है या तेजी से झुकने से मंडराने का अनुभव कर सकता है। , सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे कि स्प्रिंग बैक मुआवजे को झुकने वाले घटक, त्रुटियां स्वयं निदान अलार्म, मेमोरी स्टोर के बाद बिजली बंद, स्वचालित स्नेहन और सुरक्षा संरक्षण। मशीन अपनाने servomotor झुकने 、 खिला mold घूर्णन और मोल्ड चलती है, दो अलग-अलग त्रिज्या की ट्यूबों को ठीक से और तेजी से झुका सकता है, और झुकने को धक्का देने के कार्य के साथ, जो ट्यूब को बड़े त्रिज्या के साथ मोड़ सकता है, यह पेशेवर है-उच्च गति otor पूर्ण-ऑटो झुकने की मशीन।
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
मैक्स। झुकने की क्षमता | मिमी | ६ * ३ |
झुकने की क्षमता अधिकतम | मिमी | ५० * २ |
ड्राबेंडिंग की अधिकतम त्रिज्या | मिमी | 30-350 |
धक्का झुकने का अधिकतम त्रिज्या | मिमी | 6D ~ ∞ |
दो सांचे के बीच सहिष्णुता | मिमी | 80 |
खराद का धुरा पर प्रभावी लंबाई | मिमी | 3800 |
अधिकतम क्लैंपिंग लंबाई | मिमी | 50 |
मैक्स। झुकने वाला कोण | ° | 190 |
झुकने की गति | ° / सेकंड | 110 |
निर्णायक गति | ° / सेकंड | 160 |
खिला गति | मिमी / सेकंड | 800 |
झुकने की शुद्धता | ° | ± 0.10 |
टर्निंग प्रिसिजन | ° | ± 0.10 |
दूध पिलाने की शुद्धता | मिमी | ± 0.10 |
टर्निंग सर्वोमोटर पावर | किलोवाट | 1.5 |
बिंगम सर्वोमोटर पावर | किलोवाट | 7.5 |
खिला सर्वोमोटर पॉवर | किलोवाट | 3 |
चलती मोमेंटोमोटर पावर | किलोवाट | 1.5 |
सिस्टम मोटर पावर | किलोवाट | 5.5 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 5000 * 1200 * 1350 |
वजन | T | लगभग 3.8 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन |
तेल रास्ता बोर्ड | ताइवान शांघोंग |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
सर्वो मोटर | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
झुकानेवाला यंत्र | HENGTE / |
घूमने वाला यंत्र | |
दूध पिलानेवाला | |
contactor | श्नीडर |
अन्य इलेक्ट्रिक पार्ट्स | जर्मन श्नीडर, ओमरोन, ताइवान शिलिन ID आयातित, |
टूलींग के नमूने
