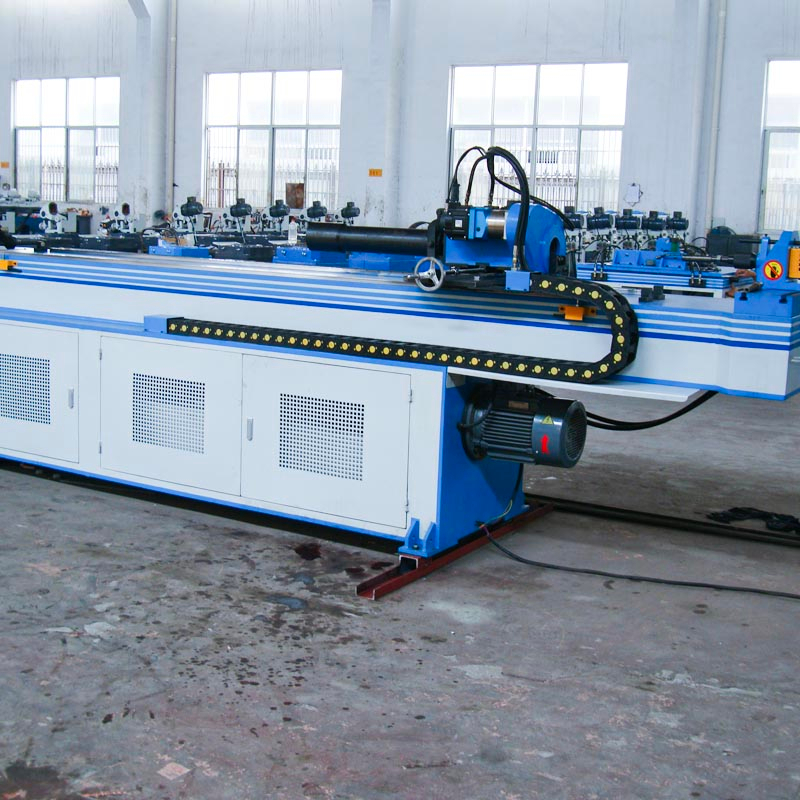

GM-SB-76CNC फुल-ऑटो न्यूमेरिकल कंट्रोल

उपलब्धता स्थिति:
मात्रा:

मशीन विशेषता

GM-SB-76CNC श्रृंखला संख्यात्मक नियंत्रण एकल-सिर पाइप झुकने मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जिसे मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत किया गया है। यह श्रृंखला VDU ​​टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा को इनपुट, स्टोर और प्रदर्शित कर सकती है, औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गतियों के Y, B, C तीन निर्देशांकों को पूर्ण-ऑटो मैंड्रिल को महसूस कर सकता है या तेजी से झुकने से मंडराने का अनुभव कर सकता है। खिला के साथ 、 घूर्णन और झुकने सभी इमदादी मोटर द्वारा संचालित। सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे कि स्प्रिंग बैक मुआवजे को झुकने वाले घटक, त्रुटियां स्वयं निदान अलार्म, पावर स्टोर के बाद मेमोरी स्टोर, स्वचालित स्नेहन और सुरक्षा संरक्षण,


मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

3 76 * 3

मिन। झुकने त्रिज्या

मिमी

30

मैक्स। झुकने त्रिज्या (मानक)

मिमी

350

सिर की अधिकता (झुकने केंद्र पर)

मिमी

600

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

580

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

1060

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

50

समायोज्य स्ट्रोक clamping

मिमी

0-136

समायोज्य स्ट्रोक

मिमी

300

मेंडल रिट्रेक्शन समायोज्य स्ट्रोक

मिमी

0-136

मैक्स। झुकने वाला कोण

°

190 °

प्रभावी दूरी के माध्यम से

मिमी

3800

झुकने की गति (अधिकतम)

° / सेकंड

110

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

160

मैक्स। खिला गति (अक्ष एक्स)

मिमी / सेकंड

800

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

झुकने इमदादी मोटर पावर

किलोवाट

7

रोटेशन इमदादी मोटर पावर

किलोवाट

1

खिला इमदादी मोटर पावर

किलोवाट

3

सिस्टम मोटर पावर

किलोवाट

5.5

हाइड्रोलिक पंप की मात्रा

L

19

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

5000 * 1200 * 1350

मशीन वजन

T

3.8 के बारे में


हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens बीइड) या रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंग ed आयातित (

सिलेंडर

शंघाई Qifan

तेल की नली

Zhejiang

टच स्क्रीन

ताइवान वेनव्यू ed आयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

सर्वो मोटर

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान MINGWEI

contactor

श्नाइडर


टूलींग के नमूने
