मशीन विशेषता

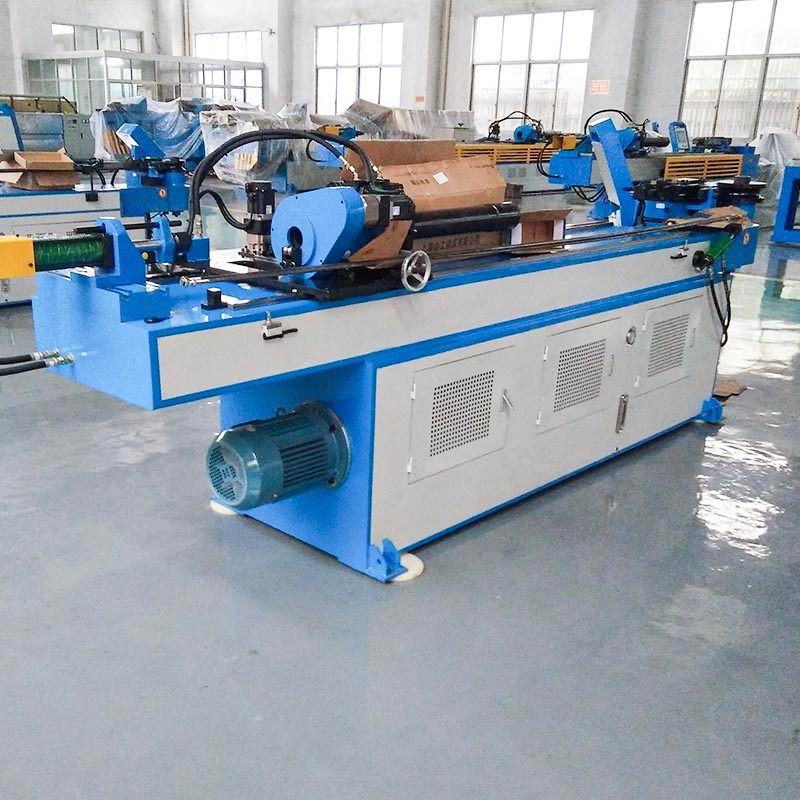

GM-SB-50CNC श्रृंखला संख्यात्मक नियंत्रण सिंगल-हेड पाइप झुकने मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जिसे मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत किया गया है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा को इनपुट, स्टोर और प्रदर्शित कर सकती है, औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गतियों के Y, B, C तीन निर्देशांकों को पूर्ण-ऑटो मैंड्रिल को महसूस कर सकता है या तेजी से झुकने से मंडराने का अनुभव कर सकता है। खिला के साथ 、 घूर्णन और झुकने सभी इमदादी मोटर द्वारा संचालित। सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे कि स्प्रिंग बैक मुआवजे को झुकने वाले घटक, त्रुटियां स्वयं निदान अलार्म, पावर स्टोर के बाद मेमोरी स्टोर, स्वचालित स्नेहन और सुरक्षा संरक्षण,
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 2 50 * 2 |
स्टेनलेस स्टील | मिमी | 3 40 * 3 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | 3 50 * 3 |
हल्के स्टील वर्ग ट्यूब | मिमी | ३५ * ३५ * २ |
हल्के स्टील आयताकार ट्यूब | मिमी | ४० * ३० * २ |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠ 20 |
हल्के स्टील वर्ग ठोस बार | मिमी | १ * १ 18 |
मिन। झुकने त्रिज्या | मिमी | 20 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 250 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 600 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 400 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 960 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 50 |
समायोज्य स्ट्रोक clamping | मिमी | 0-90 |
समायोज्य स्ट्रोक | मिमी | 256 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-76 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 3200 |
झुकने की गति (अधिकतम) | ° / सेकंड | 160 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 200 |
मैक्स। खिला गति (अक्ष एक्स) | मिमी / सेकंड | 1000 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
झुकने इमदादी मोटर पावर | किलोवाट | 5 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 0.75 |
खिला इमदादी मोटर पावर | किलोवाट | 0.75 |
सिस्टम मोटर पावर | किलोवाट | 4 |
हाइड्रोलिक पंप की मात्रा | L | 14 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 4500 * 800 * 1300 |
मशीन वजन | T | 2.5 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
तेल की नली | Zhejiang |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
सर्वो मोटर | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
contactor | श्नाइडर |
ट्रांसफार्मर | वूशी Xinyu |
टूलींग के नमूने
