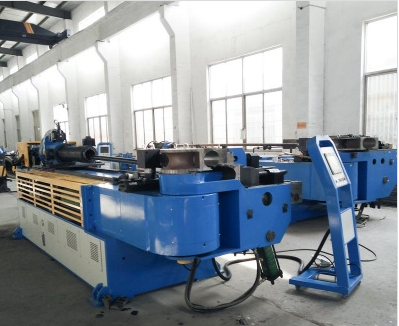

पाइप झुकने की मशीन कैसे बनाये

दृश्य:0     लेखक:साइट संपादक     समय प्रकाशित करें: 2020-11-12      मूल:साइट

रोलर झुकने वाली मशीन एक ऐसा उत्पाद है जो सामग्री, यांत्रिकी, लोचदार-प्लास्टिक और नियंत्रण प्रौद्योगिकी की तकनीक से संबंधित है। यह लेख रोलर झुकने मशीन की संरचना को विस्तार से पेश करेगा ताकि आप जान सकें कि यह कैसे उत्पन्न होता है।

- के घटकपाइप झुकने की मशीन

- पाइप बेंडर के तकनीकी पहलू

- पाइप बेंडर का झुकने वाला सिद्धांत

पाइप झुकने वाली मशीन के घटक

1. घुमाव हाथ, इसका कार्य यह सुनिश्चित करना है कि कोहनी का झुकने त्रिज्या आवश्यकताओं को पूरा करता है, और इसकी क्लैंपिंग सीट ट्यूब झुकने की प्रक्रिया के दौरान स्टील पाइप के पलटाव को सीमित करना है।

2. पंपिंग स्टेशन को दो भागों में विभाजित किया गया है: गाइड रोलर के खुलने और बंद होने के लिए शक्ति प्रदान करने के लिए उच्च दाब और निम्न दाब, रॉकर आर्म क्लैंपिंग सीट सिलेंडर, पुश डिवाइस के ट्रॉली चक के उद्घाटन और समापन, और सीधे रोलर का उद्घाटन और समापन।

3. गाइड रोलर डिवाइस गाइड रोलर्स के दो समूहों, एक फ्रेम और एक क्लैंपिंग ट्रांसमिशन सिस्टम से बना है। गाइड रोलर का उद्घाटन और समापन हाइड्रोलिक ड्राइव द्वारा पूरा किया जाता है, और इसका कार्य रॉक पाइप के साथ मिलकर स्टील पाइप के क्षैतिज झुकने को पूरा करना है।

4. ड्राइविंग डिवाइस पुश डिवाइस का पावर सोर्स है।

5. रोलर को सीधा करना। यह झुकने की प्रक्रिया के दौरान ऊर्ध्वाधर विरूपण को रोकता है, और यह सुनिश्चित करने के लिए एक अस्थायी विरोधी दीर्घवृत्त स्थिरता के साथ संयोजन में उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि झुकने के बाद स्टील पाइप की अण्डाकारता आवश्यकताओं को पूरा करती है।

6. पुश डिवाइस (ट्रॉली, बेड, ड्राइव शाफ्ट, ट्रैक्शन चेन, आदि से युक्त) स्टील पाइप को आगे बढ़ाता है, और स्टील पाइप घुमाव हाथ और गाइड रोलर की कार्रवाई के तहत झुकता है।

पाइप बेंडर के तकनीकी पहलू

झुकने वाली मशीन पाइप के झुकने और शीट के झुकने का कार्य करती है। शुद्ध झुकने की स्थिति में, जब D के बाहरी व्यास के साथ एक ट्यूब और t की दीवार की मोटाई बाहरी क्षण M की कार्रवाई के तहत झुकती है, तो तटस्थ परत की बाहरी ट्यूब की दीवार तन्यता तनाव bending1 के अधीन होती है, और ट्यूब की दीवार पतली हो जाती है; तटस्थ परत की आंतरिक ट्यूब दीवार को तन्य तनाव and1 के अधीन किया जाता है, और पाइप की दीवार मोटी हो जाती है। इसके अलावा, संयुक्त बलों एफ 1 और एफ 2 के कारण क्रॉस-अनुभागीय आकार एक गोल आकार से लगभग अण्डाकार आकार में बदल जाता है। जब विरूपण बहुत बड़ा होता है, तो बाहरी ट्यूब की दीवार पर दरारें पड़ेंगी और आंतरिक ट्यूब की दीवार पर झुर्रियां पड़ेंगी।

पाइप बेंडर के विरूपण की डिग्री सापेक्ष झुकने त्रिज्या आर / डी और सापेक्ष मोटाई टी / डी पर निर्भर करती है। आर / डी और टी / डी का मूल्य जितना छोटा होगा, विरूपण की डिग्री उतनी ही अधिक होगी। पाइप फिटिंग की गुणवत्ता सुनिश्चित करने के लिए, विरूपण की डिग्री को स्वीकार्य सीमा के भीतर नियंत्रित किया जाना चाहिए। पाइप की झुकने की सीमा न केवल सामग्री के यांत्रिक गुणों और झुकने की विधि पर निर्भर करती है, बल्कि पाइप की उपयोग आवश्यकताओं पर भी विचार करती है।

पाइप के झुकने का सिद्धांत

सामान्य परिस्थितियों में, पाइप बेंडर के झुकने सिद्धांत में निम्नलिखित दो स्थितियाँ होती हैं, जैसे कि झुकने और घुमावदार होना।

दोनों के अपने फायदे और नुकसान हैं:

घुमावदार प्रकार का उपयोग मुख्य रूप से चौकोर पाइपों के झुकने के लिए किया जाता है और इसकी संरचना जटिल होती है, जबकि रोल झुकने प्रकार का उपयोग मुख्य रूप से गोल पाइपों के झुकने के लिए किया जाता है और इसका उपयोग वर्ग पाइप झुकने के लिए भी किया जा सकता है, लेकिन घुमावदार प्रकार के रूप में अच्छा नहीं है, लेकिन संरचना सरल है। इसलिए, स्टील झुकने मशीन रोल झुकने प्रकार को गोद लेती है।

पाइप झुकने के चरण लगभग हैं:

1. पहले सीधे अनुभाग की लंबाई छोड़ें और पाइप को जकड़ें।

2. झुकना।

3. क्लैंपिंग ब्लॉक को ढीला करें, ट्यूब को बाहर निकालें और मोल्ड को रीसेट करें। ट्यूब आकार मानक नमूने के अनुसार निरीक्षण स्थिरता पर ट्यूब आकार की जाँच करें और इसे सही करें।

4. पाइप को मोड़ने तक चरण 1 को दोहराएं।

Zhangjiagang King-Macc Machinery Manufacturing Company संचित डिजाइन अनुभव के अनुसार ग्राहकों को संतुष्ट करने के लिए संतुष्ट ट्यूब प्रदान कर सकती है और अधिक प्रयोग और मुख्य उत्पाद हैंपाइप काटने की मशीन,पाइप एंड बनाने की मशीन,आदि।
