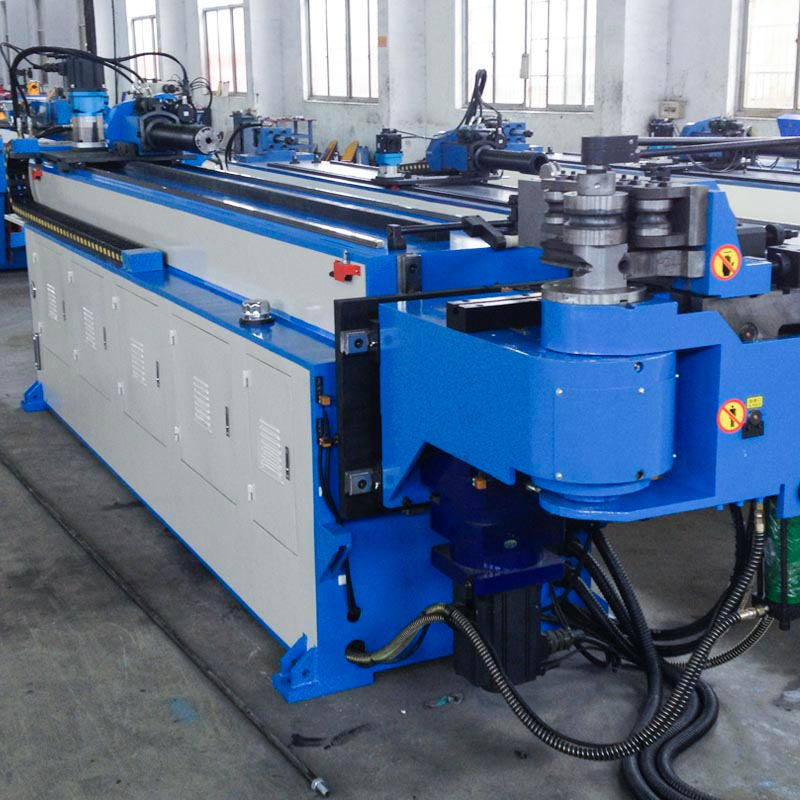

GM-SB-50CNC-4A-2SV फुल-ऑटो न्यूमेरिकल कंट्रोल

उपलब्धता स्थिति:
मात्रा:

मशीन विशेषता

GM-SB-50CNC श्रृंखला सीएनसी सिंगल हेड बेंडर एक उत्पाद है जो हमारी तकनीक को उन्नत इतालवी तकनीक के साथ जोड़ती है, जिसे मशीन, हाइड्रोलिक और इलेक्ट्रिक पावर के साथ जोड़ा जाता है। यह श्रृंखला VDU ​​टच स्क्रीन ऑपरेशन पैनल को गोद लेती है, जो कि विभिन्न झुकने वाले डेटा और अनुक्रम को इनपुट, स्टोर और प्रदर्शित कर सकती है Y, B और C गति औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत समन्वय करती है, जो पूरी तरह से स्वचालित खराद का धुरा खोलने या मैन्ड्रेल तेजी से झुकने, सीएनसी का एहसास कर सकती है। मशीन में उन्नत विशेषताएं भी हैं जैसे कि भाग झुकाना प्रतिक्षेप मुआवजा, दोष स्व-निदान अलार्म, बिजली विफलता मेमोरी स्टोरेज, स्वचालित स्नेहन और सुरक्षा संरक्षण, आदि। मशीन इमदादी मोटर झुकने, खिला, रोटेशन, मोल्ड आंदोलन को गोद लेती है, सही और जल्दी से झुक सकती है ट्यूब के दो अलग-अलग त्रिज्या, और एक पुश झुकने समारोह है, ट्यूब के एक बड़े त्रिज्या, पेशेवर, उच्च गति, पूरी तरह से स्वचालित झुकने मशीन को मोड़ सकता है।

मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

मैक्स ड्रा झुकने व्यास

मिमी

५० * २

बेंडिंग रेडियस रेंज ड्रा करें

मिमी

20-250 रु

रोलिंग मोड़ त्रिज्या रेंज

मिमी

6D-∞

दो परतों के बीच त्रिज्या अंतर

मिमी

50

सिर की अधिकता (झुकने केंद्र पर)

मिमी

600

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

400

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

960

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

50

समायोज्य स्ट्रोक clamping

मिमी

0-90

समायोज्य स्ट्रोक

मिमी

256

मेंडल रिट्रेक्शन समायोज्य स्ट्रोक

मिमी

0-76

मैक्स। झुकने वाला कोण

°

190 °

प्रभावी दूरी के माध्यम से

मिमी

3200

झुकने की गति (अधिकतम)

° / सेकंड

160

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

200

मैक्स। खिला गति (अक्ष एक्स)

मिमी / सेकंड

1000

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

झुकने इमदादी मोटर पावर

किलोवाट

5.5

रोटेशन इमदादी मोटर पावर

किलोवाट

0.75

खिला इमदादी मोटर पावर

किलोवाट

3

डाई शिफ्टिंग सर्वो मोटर पावर

किलोवाट

0.75

हाइड्रोलिक मोटर पावर

किलोवाट

4

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

4500 * 800 * 1300

मशीन वजन

T

2.5


हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens बीइड) या रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंग ed आयातित (

सिलेंडर

शंघाई Qifan

टच स्क्रीन

ताइवान वेनव्यू ed आयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

सर्वो मोटर

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान मिंगवेई

contactor

जर्मन श्नीडर

ट्रांसफार्मर

वूशी Xinyu


टूलींग के नमूने

图片 २
