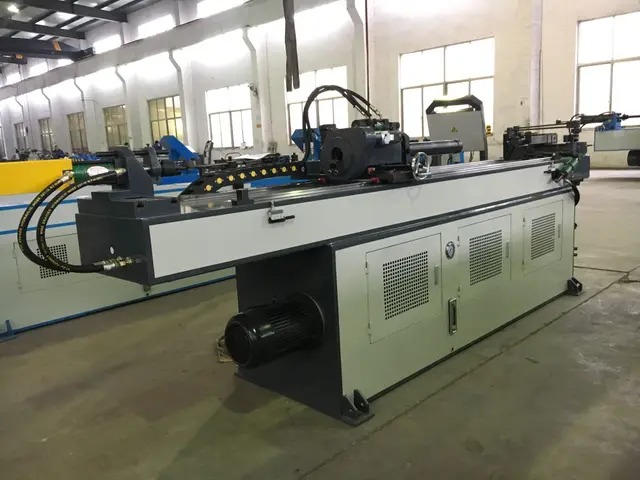

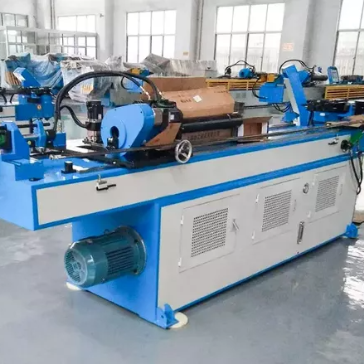

धातु पाइप झुकने वाली मशीन क्या है?

क्या आपने कभी सोचा है कि धातु के पाइप बिना किसी क्षति के पूरी तरह से घुमावदार कैसे हो जाते हैं? पाइप झुकने वाली मशीनें इसे संभव बनाती हैं। पाइपों को सटीक और कुशलता से आकार देने के लिए वे कई उद्योगों में महत्वपूर्ण हैं। इस पोस्ट में, आप सीखेंगे कि पाइप झुकने वाली मशीन क्या है, यह कैसे काम करती है और आधुनिक विनिर्माण में यह क्यों आवश्यक है।

पाइप झुकने वाली मशीन क्या है और यह कैसे काम करती है?

पाइप झुकने वाली मशीनें सामग्री को नुकसान पहुंचाए बिना धातु के पाइप या ट्यूब को विशिष्ट कोण या वक्र में आकार देने के लिए डिज़ाइन की गई हैं। वे पाइप को डाई नामक एक आकार के उपकरण के चारों ओर मोड़ने के लिए नियंत्रित बल लगाकर काम करते हैं, जिससे यह सुनिश्चित होता है कि पाइप अपनी ताकत और आकार बनाए रखता है।

पाइप झुकने वाली मशीनों का बुनियादी कार्य सिद्धांत

इसके मूल में, एक पाइप झुकने वाली मशीन एक पाइप को मजबूती से दबाकर मोड़ती है और फिर उसे झुकने वाले डाई के समोच्च का पालन करने के लिए मजबूर करती है। जैसे ही पाइप झुकता है, बाहरी दीवार खिंचती है जबकि भीतरी दीवार सिकुड़ती है। उचित समर्थन के बिना, यह सिकुड़न, झुर्रियाँ पड़ने या ढहने का कारण बन सकता है।

मशीन इन समस्याओं को रोकने के लिए पूरी प्रक्रिया के दौरान पाइप का समर्थन करती है। यह पाइप को अपनी जगह पर रखता है और वांछित मोड़ त्रिज्या और कोण प्राप्त करने के लिए सुचारू रूप से बल लगाता है।

ज़रूरी भाग

एक सहज, सटीक मोड़ सुनिश्चित करने के लिए कई हिस्से एक साथ काम करते हैं:

• बेंड डाई: मुख्य घटक जो मोड़ की त्रिज्या निर्धारित करता है। झुकने के दौरान पाइप इस डाई के चारों ओर लिपट जाता है।

• क्लैंप डाई: फिसलने से रोकने के लिए पाइप को मोड़ वाली डाई के खिलाफ कसकर पकड़ता है।

• प्रेशर डाई: मोड़ से गुजरते समय पाइप की बाहरी सतह को सहारा देता है, मोड़ से पहले और बाद में इसे सीधा रखता है।

• वाइपर डाई: मोड़ के अंदरूनी त्रिज्या पर स्थित, यह आंतरिक दीवार को संपीड़ित करके झुर्रियों को रोकता है।

• मैंड्रेल: झुकने के दौरान पाइप के अंदर डाला जाने वाला एक उपकरण। यह आंतरिक समर्थन प्रदान करता है, विशेष रूप से पतली दीवार वाले पाइपों या तंग मोड़ों के लिए, पतन या विरूपण को रोकता है।

मैनुअल बनाम औद्योगिक पाइप झुकने वाली मशीनें

• मैनुअल पाइप बेंडर्स: ये लीवर और साधारण डाई का उपयोग करके ऑपरेटर के शारीरिक प्रयास पर निर्भर करते हैं। वे छोटे-व्यास वाले पाइपों और कम मात्रा वाले काम के लिए उपयुक्त हैं लेकिन उनमें सटीकता और दोहराव की कमी है।

• औद्योगिक पाइप झुकने वाली मशीनें: हाइड्रोलिक्स या इलेक्ट्रिक सर्वो द्वारा संचालित, ये मशीनें अधिक बल, नियंत्रण और सटीकता प्रदान करती हैं। वे बड़े पाइपों और जटिल मोड़ों को संभाल सकते हैं, जो अक्सर स्वचालन और स्थिरता के लिए सीएनसी नियंत्रण से सुसज्जित होते हैं।

पाइप मोड़ने वाली मशीनें किस प्रकार झुकने, सिकुड़ने और ढहने से रोकती हैं

झुकने के दौरान, पाइप की बाहरी दीवार खिंच जाती है और भीतरी दीवार दब जाती है। समर्थन के बिना, इसका कारण बनता है:

• किंकिंग: तीव्र मोड़ या मोड़ जो पाइप को कमजोर करते हैं।

• झुर्रियाँ: संपीड़न के कारण भीतरी सतह पर झुर्रियाँ पड़ जाती हैं।

• ढहना: पाइप के क्रॉस-सेक्शन का चपटा होना या विरूपण।

पाइप झुकने वाली मशीनें पाइप के आकार को बनाए रखने के लिए मैंड्रेल के साथ-साथ क्लैंप, दबाव और वाइपर डाई के संयोजन का उपयोग करती हैं। क्लैंप डाई फिसलने से रोकती है, प्रेशर डाई बाहरी दीवार को सहारा देती है, और वाइपर डाई भीतरी दीवार को चिकना कर देती है। मैन्ड्रेल पाइप को गोल रखने के लिए आंतरिक सहायता प्रदान करते हैं, विशेष रूप से तंग मोड़ या पतली सामग्री पर।

नोट: दोषों से बचने और विभिन्न पाइप सामग्री और मोटाई में उच्च गुणवत्ता वाले मोड़ सुनिश्चित करने के लिए डाई और मैंड्रेल का सही संयोजन चुनना महत्वपूर्ण है।

पाइप झुकने वाली मशीनों के प्रकार

पाइप झुकने वाली मशीनें शक्ति, स्वचालन, सटीकता और उत्पादन क्षमता में भिन्न होती हैं। सही विकल्प पाइप के आकार, मोड़ की जटिलता, आउटपुट वॉल्यूम और सहनशीलता आवश्यकताओं पर निर्भर करता है।

मैनुअल और हाइड्रोलिक मशीनें सरल या कम मात्रा में काम के लिए उपयुक्त हैं। एनसी मशीनें आंशिक स्वचालन प्रदान करती हैं, जबकि सीएनसी सिस्टम जटिल, उच्च मात्रा में उत्पादन का समर्थन करते हैं। चिकने, बड़े-त्रिज्या वाले वक्रों के लिए रोल बेंडर्स सबसे अच्छा विकल्प हैं।

पाइप झुकने वाली मशीनों का उपयोग करने वाले अनुप्रयोग और उद्योग

पाइप झुकने वाली मशीनें कई उद्योगों में महत्वपूर्ण भूमिका निभाती हैं। वे निर्माताओं को सटीक, टिकाऊ और कार्यात्मक घुमावदार पाइप और ट्यूब बनाने में सक्षम बनाते हैं, जो विभिन्न उत्पादों और प्रणालियों में आवश्यक घटक हैं। यहां उन मुख्य उद्योगों पर करीब से नज़र डाली गई है जो पाइप झुकने वाली मशीनों पर निर्भर हैं और वे उनका उपयोग कैसे करते हैं।

ऑटोमोटिव उद्योग: निकास प्रणाली, ईंधन लाइनें, संरचनात्मक घटक

ऑटोमोटिव विनिर्माण में, पाइप झुकने वाली मशीनें निकास प्रणाली, ईंधन लाइनों और रोल केज और चेसिस घटकों जैसे संरचनात्मक भागों को आकार देती हैं। यहां परिशुद्धता महत्वपूर्ण है क्योंकि मुड़े हुए पाइपों को लीक या संरचनात्मक कमजोरियों के बिना जटिल असेंबली में कसकर फिट होना चाहिए। सीएनसी पाइप बेंडर्स अक्सर सटीकता और दोहराव सुनिश्चित करने, वाहन के प्रदर्शन और सुरक्षा में सुधार के लिए इन भागों का उत्पादन करते हैं।

मैकेनिकल इंजीनियरिंग: औद्योगिक मशीनरी और हाइड्रोलिक सिस्टम

मैकेनिकल इंजीनियर औद्योगिक मशीनरी और हाइड्रोलिक सिस्टम के घटकों को बनाने के लिए पाइप झुकने वाली मशीनों का उपयोग करते हैं। मुड़ी हुई नलिकाएं तरल पदार्थ और गैसों के लिए नाली के रूप में या मशीनों के भीतर संरचनात्मक तत्वों के रूप में काम करती हैं। पाइप को कमजोर किए बिना जटिल मोड़ पैदा करने की क्षमता अधिक कॉम्पैक्ट और कुशल मशीन डिजाइन की अनुमति देती है। हाइड्रोलिक सिस्टम विशेष रूप से चिकने मोड़ों से लाभान्वित होते हैं जो दबाव हानि को कम करते हैं और रिसाव को रोकते हैं।

फ़र्निचर विनिर्माण: धातु फ़र्निचर और सजावटी संरचनाएँ

फ़र्नीचर निर्माण में, मुड़ी हुई धातु की ट्यूबें कुर्सियों, मेजों और सजावटी संरचनाओं के लिए फ़्रेम बनाती हैं। सौंदर्यात्मक अपील और संरचनात्मक अखंडता दोनों महत्वपूर्ण हैं। पाइप झुकने वाली मशीनें निर्माताओं को चिकनी, सुसंगत वक्र बनाने में मदद करती हैं जो धातु के फर्नीचर के डिजाइन और ताकत को बढ़ाती हैं। सीएनसी मशीनें जटिल, बहु-मोड़ भागों के उत्पादन को सक्षम बनाती हैं जो कार्यात्मक और कलात्मक दोनों आवश्यकताओं को पूरा करती हैं।

कृषि: सहायक उपकरण और हाइड्रोलिक सिस्टम

कृषि उपकरण में अक्सर संरचनात्मक समर्थन, फ्रेम और हाइड्रोलिक लाइनों के लिए मुड़े हुए पाइप शामिल होते हैं। इन हिस्सों को कठोर वातावरण और भारी उपयोग का सामना करना होगा। पाइप झुकने वाली मशीनें निर्माताओं को टिकाऊ घटकों का उत्पादन करने की अनुमति देती हैं जो सटीक विशिष्टताओं में फिट होते हैं, जिससे उपकरण की विश्वसनीयता और असेंबली में आसानी में सुधार होता है।

धातु निर्माण: ट्यूबलर संरचनाएं और वास्तुशिल्प तत्व

धातु निर्माण में, मुड़े हुए पाइप ट्यूबलर संरचनाएं बनाते हैं जैसे कि रेलिंग, हैंड्रिल और वास्तुशिल्प विशेषताएं। बड़े-त्रिज्या मोड़ या जटिल आकार बनाने की क्षमता सुरक्षा और दृश्य अपील दोनों को बढ़ाती है। वास्तुशिल्प अनुप्रयोगों के लिए चिकनी, व्यापक वक्र बनाने के लिए रोल बेंडर्स का उपयोग अक्सर यहां किया जाता है। बिल्डिंग कोड और डिज़ाइन मानकों को पूरा करने के लिए स्थिरता और गुणवत्ता आवश्यक है।

एचवीएसी और द्रव चालन प्रणाली

हीटिंग, वेंटिलेशन, एयर कंडीशनिंग (एचवीएसी), और द्रव संचालन प्रणालियाँ डक्टवर्क, पाइपिंग नेटवर्क और कनेक्टर्स के लिए मुड़े हुए पाइपों पर बहुत अधिक निर्भर करती हैं। चिकने मोड़ कुशल वायु प्रवाह या द्रव प्रवाह को बनाए रखने में मदद करते हैं, जिससे ऊर्जा हानि और शोर कम होता है। पाइप झुकने वाली मशीनें बड़े पैमाने पर स्थापना और रखरखाव कार्य का समर्थन करते हुए इन घटकों का उत्पादन जल्दी और सटीक रूप से करती हैं।

युक्ति: अपने उद्योग के लिए पाइप झुकने वाली मशीन का चयन करते समय, इष्टतम प्रदर्शन और लागत-दक्षता सुनिश्चित करने के लिए आपके अनुप्रयोगों के लिए आवश्यक विशिष्ट पाइप आकार, सामग्री और मोड़ जटिलताओं पर विचार करें।

पाइप झुकने वाली मशीनों के उपयोग के लाभ

पाइप झुकने वाली मशीनें उत्पादन की गुणवत्ता, गति और दक्षता में सुधार करती हैं। वे अपशिष्ट और विनिर्माण लागत को भी कम करते हैं।

ये फायदे पाइप झुकने वाली मशीनों को ऑटोमोटिव, एयरोस्पेस, फर्नीचर, निर्माण और औद्योगिक विनिर्माण में उपयोगी बनाते हैं।

सामान्य पाइप झुकने की प्रक्रियाएँ और तकनीकें

पाइप झुकने में कई तरीके शामिल होते हैं, जिनमें से प्रत्येक अलग-अलग पाइप आकार, सामग्री और मोड़ आवश्यकताओं के लिए उपयुक्त होता है। इन प्रक्रियाओं को समझने से गुणवत्ता, दक्षता और लागत-प्रभावशीलता के लिए सही तकनीक का चयन करने में मदद मिलती है।

रोटरी ड्रा बेंडिंग और इसके परिशुद्ध अनुप्रयोग

रोटरी ड्रा बेंडिंग सबसे सटीक बेंडिंग विधियों में से एक है। पाइप को एक मोड़ने वाली डाई से जोड़ा जाता है, जो मोड़ बनाने के लिए घूमती है। यह विधि पाइप को सहारा देने और झुर्रियों या किंक जैसे दोषों को रोकने के लिए क्लैंप डाई, प्रेशर डाई और वाइपर डाई सहित डाई के एक सेट का उपयोग करती है।

यह तंग-त्रिज्या मोड़ और जटिल आकृतियों के लिए आदर्श है, आमतौर पर ऑटोमोटिव निकास प्रणाली, हाइड्रोलिक लाइनों और फर्नीचर फ्रेम में उपयोग किया जाता है। रोटरी ड्रॉ बेंडिंग की सटीकता सुसंगत कोण और त्रिज्या सुनिश्चित करती है, जो इसे उच्च गुणवत्ता वाले उत्पादन संचालन के लिए एकदम सही बनाती है।

प्रेस झुकने और विशिष्ट उपयोग के मामले

प्रेस बेंडिंग में हाइड्रोलिक प्रेस का उपयोग करके पाइप को एक आकार के डाई के खिलाफ धकेलना शामिल है। पाइप डाई के समोच्च से मेल खाने के लिए झुकता है। यह प्रक्रिया रोटरी ड्रॉ बेंडिंग की तुलना में सरल लेकिन कम सटीक है।

इसका उपयोग अक्सर बड़े त्रिज्या के मोड़ों के लिए या जब मामूली विरूपण स्वीकार्य हो तो किया जाता है। विशिष्ट अनुप्रयोगों में संरचनात्मक इस्पात घटक या बड़े-व्यास वाले पाइप शामिल होते हैं जहां सौंदर्यपूर्ण फिनिश कम महत्वपूर्ण होती है।

बड़े त्रिज्या वक्रों के लिए रोल बेंडिंग

रोल बेंडिंग में पाइप को धीरे-धीरे मोड़ने के लिए तीन रोलर्स का उपयोग किया जाता है। पाइप समायोज्य रोलर्स के माध्यम से गुजरता है जो दबाव लागू करते हैं, बड़े त्रिज्या के साथ चिकनी, व्यापक मोड़ बनाते हैं।

यह तकनीक न्यूनतम क्रॉस-सेक्शनल विरूपण का कारण बनती है, जिससे पाइप की अखंडता बरकरार रहती है। इसका व्यापक रूप से वास्तुशिल्प संरचनाओं, रेलिंग और ट्यूबलर ढांचे में उपयोग किया जाता है जहां लंबी लंबाई में कोमल मोड़ की आवश्यकता होती है।

प्रेरण झुकने और गर्मी-समर्थित प्रक्रियाएं

इंडक्शन बेंडिंग एक इंडक्शन कॉइल का उपयोग करके एक स्थानीयकृत पाइप अनुभाग को गर्म करता है। गर्म क्षेत्र लचीला हो जाता है, जिससे इसे नियंत्रित बल से मोड़ा जा सकता है। झुकने के बाद, पाइप ठंडा हो जाता है और नया आकार बरकरार रखता है।

यह प्रक्रिया मोटी दीवार वाले पाइपों या बड़े व्यास वाले पाइपों के लिए उपयुक्त है जहां ठंड से झुकने पर दरार पड़ने या अत्यधिक विरूपण का खतरा होता है। पेट्रोकेमिकल और बिजली उत्पादन जैसे उद्योग पाइपलाइनों और संरचनात्मक घटकों के लिए इंडक्शन बेंडिंग का उपयोग करते हैं।

विरूपण को रोकने के लिए मैंड्रल्स और बेंडिंग स्प्रिंग्स का उपयोग

मैन्ड्रेल झुकने के दौरान पाइपों में डाले गए आंतरिक समर्थन हैं। वे पाइप के ढहने, सिकुड़ने या अत्यधिक पतले होने को रोककर, विशेष रूप से पतली दीवारों या तंग मोड़ों के साथ, पाइप के आकार को बनाए रखने में मदद करते हैं।

विभिन्न मेन्ड्रेल प्रकारों में प्लग मैंड्रेल, बॉल मैंड्रेल और फॉर्म मैंड्रेल शामिल हैं, प्रत्येक विशिष्ट मोड़ जटिलताओं के लिए उपयुक्त हैं।

बेंडिंग स्प्रिंग्स लचीले उपकरण हैं जो दीवारों को सहारा देने और चपटे होने से बचाने के लिए मैन्युअल रूप से झुकने के दौरान पाइप के अंदर डाले जाते हैं। वे पाइपलाइन में छोटे-व्यास वाले तांबे या पीवीसी पाइपों के लिए आम हैं।

पैकिंग के तरीके: बर्फ पैकिंग, पिच पैकिंग, रेत पैकिंग

पैकिंग विधियाँ झुकने के दौरान पाइप को सहारा देने के लिए उसे आंतरिक रूप से भरती हैं:

• बर्फ पैकिंग: पाइप को पानी के घोल से भरा जाता है, जमाया जाता है, फिर ठंडा किया जाता है। जमे हुए कोर पाइप की दीवारों का समर्थन करते हैं, विरूपण को रोकते हैं। संगीत वाद्ययंत्रों की तरह नाजुक मोड़ों के लिए उपयोग किया जाता है।

• पिच पैकिंग: पाइप को भरने के लिए पिच का उपयोग करने की एक पुरानी विधि। इसने अच्छा समर्थन प्रदान किया लेकिन इसे साफ़ करना कठिन था और अब यह अधिकतर अप्रचलित हो चुका है।

• रेत पैकिंग: महीन रेत पाइप में भर जाती है, जिसे बाद में गर्म करके मोड़ दिया जाता है। रेत आंतरिक रूप से विरूपण का प्रतिरोध करती है, क्रॉस-सेक्शन अखंडता को बनाए रखती है। हॉट-स्लैब बनाने जैसी गर्म झुकने की प्रक्रियाओं के लिए उपयोग किया जाता है।

युक्ति: दोषों को कम करने और उच्च गुणवत्ता वाले मोड़ सुनिश्चित करने के लिए पाइप सामग्री, दीवार की मोटाई और मोड़ त्रिज्या के आधार पर झुकने की तकनीक और आंतरिक समर्थन चुनें।

निष्कर्ष

आधुनिक विनिर्माण में सटीक, कुशल धातु पाइप को आकार देने के लिए पाइप झुकने वाली मशीनें आवश्यक हैं। वे अपशिष्ट को कम करते हैं, गुणवत्ता में सुधार करते हैं और उत्पादन में तेजी लाते हैं। सही तकनीक में निवेश करने से लागत बचत और उत्पाद स्थायित्व को बढ़ावा मिलता है। व्यवसायों को सावधानीपूर्वक अपनी आवश्यकताओं का आकलन करना चाहिए और इष्टतम समाधान खोजने के लिए विशेषज्ञों से परामर्श करना चाहिए। झांगजीगांग किंग मैक उन्नत पाइप झुकने वाली मशीनें प्रदान करता है जो सटीकता और विश्वसनीयता प्रदान करती हैं, जिससे कंपनियों को उत्पादकता बढ़ाने और उद्योग मानकों को पूरा करने में मदद मिलती है। अपनी विनिर्माण प्रक्रियाओं को प्रभावी ढंग से उन्नत करने के लिए उनकी विशेषज्ञता पर विचार करें।

उपवास

प्रश्न: पाइप बेंडिंग मशीन क्या है?

ए: पाइप झुकने वाली मशीन एक ऐसा उपकरण है जिसे डाई और नियंत्रित बल का उपयोग करके धातु के पाइप या ट्यूबों को बिना नुकसान पहुंचाए विशिष्ट कोणों या वक्रों में आकार देने के लिए डिज़ाइन किया गया है।

प्रश्न: पाइप झुकने वाली मशीन पाइप विरूपण को कैसे रोकती है?

उत्तर: यह झुकने के दौरान पाइप को आंतरिक और बाहरी रूप से सहारा देने, सिकुड़ने, सिकुड़ने और ढहने से बचाने के लिए मैंड्रेल के साथ-साथ क्लैंप, प्रेशर और वाइपर डाई का उपयोग करता है।

प्रश्न: मैनुअल बेंडर्स के स्थान पर सीएनसी पाइप बेंडिंग मशीन क्यों चुनें?

ए: सीएनसी मशीनें उच्च परिशुद्धता, स्वचालन और दोहराव प्रदान करती हैं, जो मैनुअल पाइप झुकने वाली मशीनों की तुलना में जटिल मोड़ और उच्च मात्रा में उत्पादन के लिए आदर्श हैं।

प्रश्न: कौन से कारक पाइप झुकने वाली मशीन की कीमत को प्रभावित करते हैं?

उत्तर: कीमत मशीन के प्रकार (मैनुअल, हाइड्रोलिक, सीएनसी), पाइप आकार क्षमता, स्वचालन स्तर और इसमें शामिल टूलींग या सहायक उपकरण पर निर्भर करती है।

प्रश्न: मैं पाइप झुकने वाली मशीनों से जुड़ी सामान्य समस्याओं का निवारण कैसे कर सकता हूं?

उत्तर: झुर्रियों या किंक जैसे दोषों से बचने के लिए अनुचित डाई सेटअप, घिसे-पिटे टूलींग, गलत मेन्ड्रेल उपयोग या अपर्याप्त क्लैंपिंग दबाव की जाँच करें।
