| मात्रा: | |
|---|---|
लोहे का फ्रेम/लकड़ी का मामला
1 टुकड़ा
शंघाई, चीन
एल/सी, टी/टी
उत्पाद वर्णन
मॉडल: 76 × 2 ए × 1 एस
मशीन विशेषताओं
GM-SB-76CNC श्रृंखला संख्यात्मक नियंत्रण एकल-सिर पाइप झुकने वाली मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को स्टोर कर सकती है, स्टोर कर सकती है और प्रदर्शित कर सकती है, वाई, बी, सी तीन निर्देशांक औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गति के तहत पूर्ण-ऑटो मैंड्रेल पर या तेजी से झुकने वाले मंड्रेल को एहसास कर सकते हैं, सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे कि स्प्रिंग बैक मुआवजा झुकना
मुख्य तकनीकी पारसिगर
| नाम | इकाई | पैरामीटर |
| हल्के स्टील राउंड ट्यूब | मिमी | ¢ 76*4 |
| स्टेनलेस स्टील | मिमी | ¢ 76*3 |
| हल्के मिश्र धातु ने गोल ट्यूब | मिमी | ¢ 76*6 |
| हल्के स्टील स्क्वायर ट्यूब | मिमी | 60*60*3 |
| हल्के स्टील आयताकार ट्यूब | मिमी | 65*55*3 |
| हल्के स्टील राउंड सॉलिड बार | मिमी | ¢35 |
| हल्के स्टील स्क्वायर सॉलिड बार | मिमी | 30*30 |
| मिन। झुकने वाला त्रिज्या | मिमी | 30 |
| अधिकतम। झुकना त्रिज्या (मानक) | मिमी | 350 |
| हेड ओवरहांग (झुकने वाले केंद्र पर) | मिमी | 600 |
| सिर ऊंचाई (झुकने वाले केंद्र पर) | मिमी | 580 |
| झुकने वाले केंद्र की ऊंचाई (फर्श से) | मिमी | 1060 |
| अधिकतम। POB पोजिशनर के अंदर बार मार्ग | मिमी | 50 |
| समायोज्य स्ट्रोक | मिमी | 0-136 |
| समायोज्य स्ट्रोक को कंधे देना | मिमी | 300 |
| मैंडरेल रिट्रेक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-136 |
| अधिकतम। झुकना कोण | ° | 190 ° |
| प्रभावी दूरी के माध्यम से | मिमी | 4000 |
| झुकने की गति (अधिकतम) | °/सेकंड | 30 |
| अधिकतम। रोटेशन गति (अक्ष z) | °/सेकंड | 160 |
| अधिकतम। फीडिंग स्पीड (एक्सिस एक्स।) | मिमी/सेक | 800 |
| झुकने कोण परिशुद्धता | ° | ± 0.10 |
| रोटेशन कोण परिशुद्धता - अक्ष z | ° | ± 0.10 |
| शिफ्टिंग प्रिसिजन - एक्सिस एक्स | मिमी | ± 0.10 |
| रोटेशन सर्वो मोटर पावर | किलोवाट | 1.5 |
| फ़ीडिंग सर्वो मोटर पावर | किलोवाट | 1.5 |
| तंत्र मोटर शक्ति | किलोवाट | 7.5 |
| हाइड्रोलिक पंप मात्रा | L | 23 |
| अधिकतम। दबाव | एमपीए | 16 |
| एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4800*1200*1350 |
| मशीन वजन | T | लगभग 3.5 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
| नाम | उत्पादक |
| हाइड्रोलिक मोटर | जर्मनी सीमेंस ( Beide ) या Runmali |
| हाइड्रोलिक पंप | वूसी तुली |
| हाइड्रोलिक वाल्व | जापान यूकेन ( आयातित ) |
| तेल का रास्ता | ताइवान शंघॉन्ग ( आयातित ) |
| सिलेंडर | शंघाई क़िफ़ान |
| टच स्क्रीन | ताइवान वेनव्यू ( आयातित) |
| स्वीकृति | जापान मित्सुबिशी ( आयातित ) |
| इमदो मोटर | जापान मित्सुबिशी ( आयातित ) |
| कोण नियंत्रक | जापान नेमिकॉन ( आयातित ) |
| contactor | जर्मन श्नाइडर |
| ट्रांसफार्मर | वूसी Xinyu |

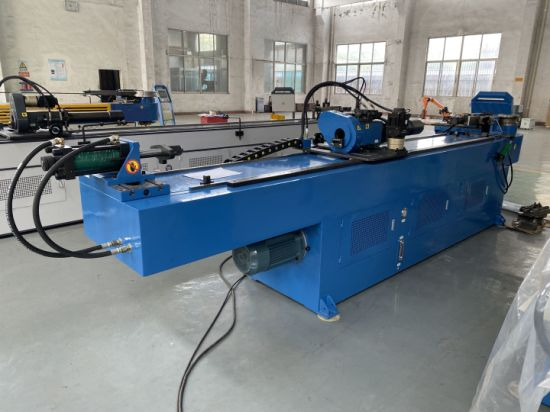

मॉडल: GM-SB-76CNC-2A-1S मशीन फोटो (केवल आपके संदर्भ के लिए)
झुकना डाई क्लैंप डाई प्रेशर डाई
मैंडेल वाइपर डाई (वैकल्पिक)
