उच्च गुणवत्ता वाली पूरी तरह से स्वचालित श्रृंखला संख्यात्मक नियंत्रण सिंगल-हेड पाइप झुकने वाली मशीन

मात्रा:



पूछना टोकरी में जोड़ें

न्यूनतम. आदेश:
1 टुकड़ा
परिवहन पैकेज:
लोहे का फ्रेम/लकड़ी का केस
Port:
शंघाई, चीन
भुगतान की शर्तें:
एल/सी, टी/टी
प्रतिरूप संख्या।:
जीएम-एसबी-76सीएनसी
Condition:
नया
प्रमाणन:
आईएसओ 9001:2000, सीई, यूएल
के लिए उपयुक्त:
तांबा, एल्यूमिनियम, मिश्र धातु, कार्बन स्टील, स्टेनलेस स्टील
ट्रेडमार्क:
GMACC
विनिर्देश:
सीई
मूल:
चीन
प्रकार:
पाइप और ट्यूब झुकने वाली मशीन
स्वचालन:
अर्द्ध स्वचालित
लागू सामग्री:
एस. एस, एमएस, तांबा, एल्यूमीनियम, मिश्र धातु, जस्ती
गारंटी:
2 साल
प्रमाणपत्र:
ISO9001: 2000
वाटरप्रूफ रेटिंग:
आईपीएक्स-8

उत्पाद वर्णन

उत्पाद वर्णन

उच्च गुणवत्ता वाली पूरी तरह से स्वचालित श्रृंखला संख्यात्मक नियंत्रण सिंगल-हेड पाइप झुकने वाली मशीन

मॉडल:76×2A×1S

मशीन के लक्षण

GM-SB-76CNC सीरीज संख्यात्मक नियंत्रण सिंगल-हेड पाइप बेंडिंग मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के संयोजन से निर्मित उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला वीडीयू टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत विभिन्न झुकने वाले डेटा और ऑर्डर, वाई, बी, सी गति के तीन निर्देशांक को इनपुट, स्टोर और प्रदर्शित कर सकती है, तेजी से झुकने वाले फुल-ऑटो मेन्ड्रेल को ऑन या मेन्ड्रेल को बंद कर सकती है। , सीएनसी मशीन उन्नत कार्यों के साथ भी है, जैसे घटकों को मोड़ने वाले स्प्रिंग बैक मुआवजे, त्रुटियों का स्वयं निदान अलार्म, बिजली बंद होने के बाद मेमोरी स्टोर, स्वचालित स्नेहन और सुरक्षा सुरक्षा।

मुख्य तकनीकी पैरामीटर

नाम	इकाई	पैरामीटर
हल्के स्टील की गोल ट्यूब	मिमी	¢76*4
स्टेनलेस स्टील	मिमी	¢76*3
हल्के मिश्र धातु की एनील्ड गोल ट्यूब	मिमी	¢76*6
माइल्ड स्टील वर्गाकार ट्यूब	मिमी	60603
माइल्ड स्टील आयताकार ट्यूब	मिमी	65553
हल्के स्टील की गोल ठोस पट्टी	मिमी	¢35
हल्के स्टील की चौकोर ठोस पट्टी	मिमी	30*30
न्यूनतम. झुकने की त्रिज्या	मिमी	30
अधिकतम. झुकने की त्रिज्या (मानक)	मिमी	350
सिर का ऊपरी भाग (केंद्र में झुकने पर)	मिमी	600
सिर की ऊंचाई (केंद्र में झुकने पर)	मिमी	580
झुकने के केंद्र की ऊंचाई (फर्श से)	मिमी	1060
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग	मिमी	50
क्लैंपिंग समायोज्य स्ट्रोक	मिमी	0-136
कंधे समायोज्य स्ट्रोक	मिमी	300
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक	मिमी	0-136
अधिकतम. झुकने वाला कोण	°	190°
प्रभावी दूरी के माध्यम से	मिमी	4000
झुकने की गति(अधिकतम)	°/सेकंड	30
अधिकतम. घूर्णन गति (अक्ष Z)	°/सेकंड	160
अधिकतम. फीडिंग गति (अक्ष X.)	मिमी/सेकंड	800
झुकने वाले कोण की परिशुद्धता	°	±0.10
घूर्णन कोण परिशुद्धता - अक्ष Z	°	±0.10
स्थानांतरण परिशुद्धता - अक्ष X	मिमी	±0.10
रोटेशन सर्वो मोटर पावर	किलोवाट	1.5
सर्वो मोटर पावर फीडिंग	किलोवाट	1.5
सिस्टम मोटर पावर	किलोवाट	7.5
हाइड्रोलिक पंप वॉल्यूम	L	23
अधिकतम. दबाव	एमपीए	16
एलडब्ल्यूएच (पैकेजिंग आयाम)	मिमी	480012001350
मशीन वजन	T	लगभग 3.5

हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम	उत्पादक
हाइड्रोलिक मोटर	जर्मनी सीमेंस(बीड)या रनमाली
हाइड्रोलिक पंप	वूशी तुओली
हाइड्रोलिक वाल्व	जापान युकेन(आयातित)
ऑयल वे बोर्ड	ताइवान शांघोंग (आयातित)
सिलेंडर	शंघाई क़िफ़ान
टच स्क्रीन	ताइवान वेनव्यू(आयातित)
पीएलसी	जापान मित्सुबिशी(आयातित)
सर्वो मोटर	जापान मित्सुबिशी(आयातित)
कोण नियंत्रक	जापान नेमिकॉन(आयातित)
contactor	जर्मन श्नाइडर
ट्रांसफार्मर	वुक्सी ज़िन्यू

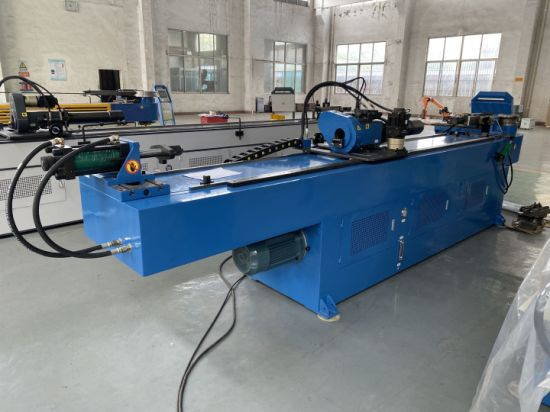

मॉडल:जीएम-एसबी-76सीएनसी-2ए-1एस मशीन फोटो (केवल आपके संदर्भ के लिए)
उच्च गुणवत्ता वाली पूरी तरह से स्वचालित श्रृंखला संख्यात्मक नियंत्रण सिंगल-हेड पाइप झुकने वाली मशीन
