GM-100CNC-2A-1S
GMACC
8462219000
मशीन विशेषता

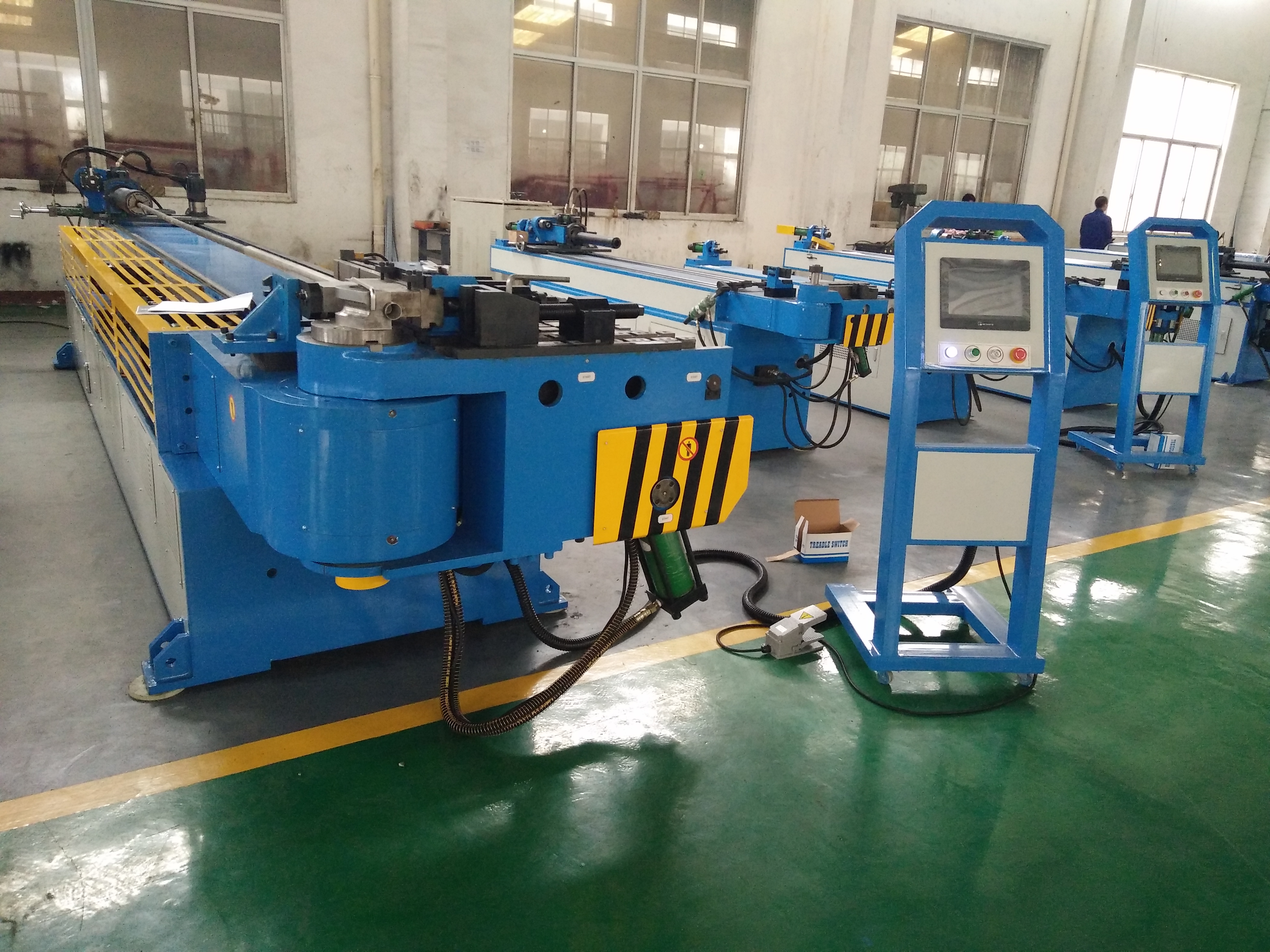

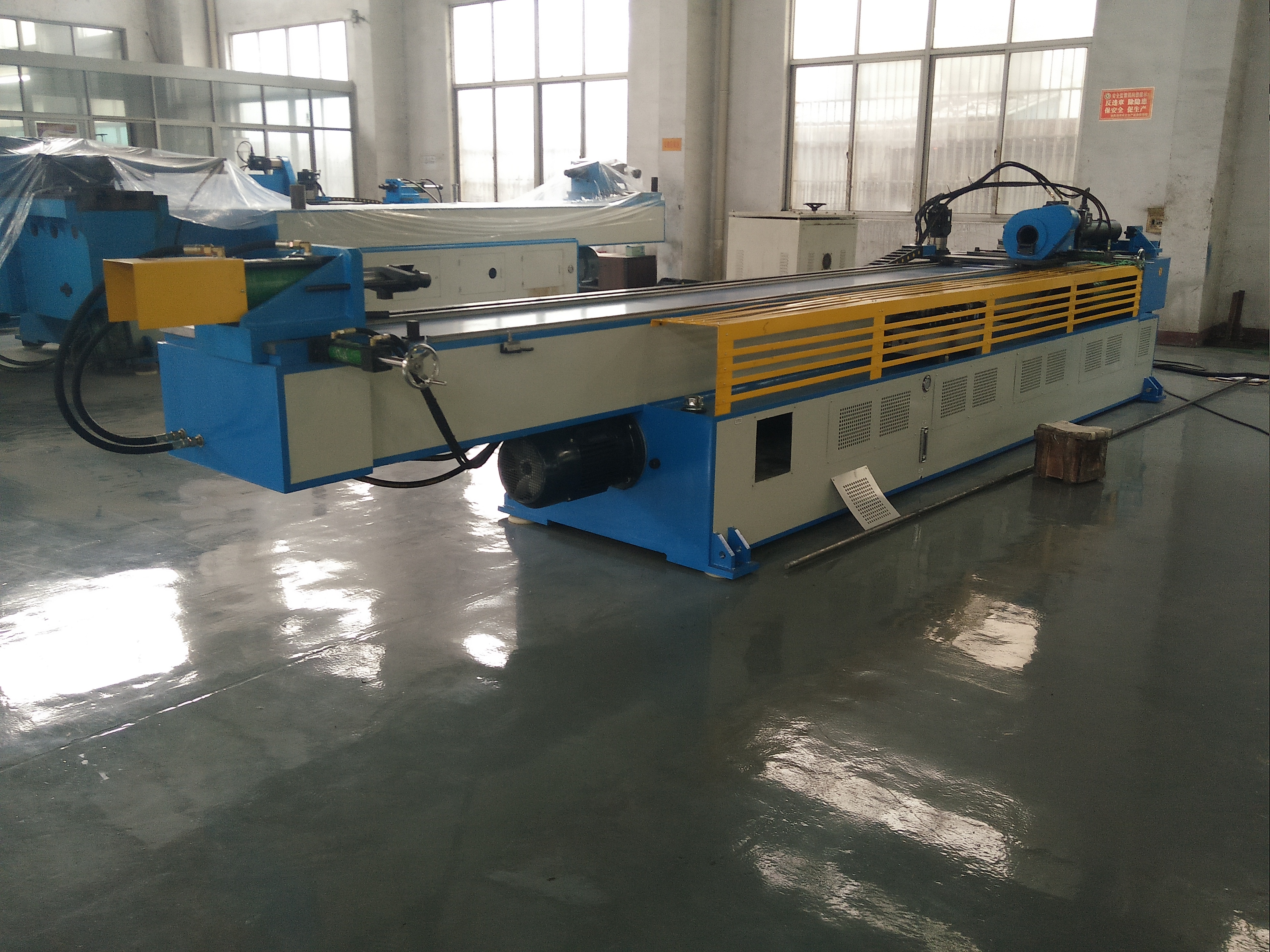

जीएम-एसबी-सीएनसी श्रृंखला संख्यात्मक नियंत्रण एकल-सिर पाइप झुकने मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को इनपुट, स्टोर और प्रदर्शित कर सकता है। औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत वाई, बी, सी तीन गति के निर्देशांक तेजी से झुकने पर या पूरी तरह से खराद का धुरा का एहसास कर सकते हैं, उन्नत कार्यों के साथ सीएनसी मशीन भी, जैसे कि स्प्रिंग बैक मुआवजा देने वाले घटक, त्रुटियां स्वयं निदान अलार्म, मेमोरी स्टोर। बिजली बंद होने के बाद, स्वचालित स्नेहन और सुरक्षा संरक्षण। उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने मशीन दुनिया में प्रथम श्रेणी के पाइप प्रसंस्करण मशीन बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠100*8 |
स्टेनलेस स्टील | मिमी | ￠100*5 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | ￠100*10 |
हल्के स्टील वर्ग ट्यूब | मिमी | 70 *70 *6 |
हल्के स्टील आयताकार ट्यूब | मिमी | 75 *65*6 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠40 |
हल्के स्टील वर्ग ठोस बार | मिमी | 35*35 |
मिन। झुकने त्रिज्या | मिमी | 40 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 400 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 460 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 610 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1140 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 70 |
समायोज्य स्ट्रोक clamping | मिमी | 0-140 |
समायोज्य स्ट्रोक | मिमी | 350 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-150 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
वेंrप्रभावी दूरी | मिमी | 4000 |
झुकने की गति (अधिकतम) | ° / सेकंड | 25 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 160 |
मैक्स।चाराआईएनजी गति (एक्स एक्स) | मिमी / सेकंड | 500 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 1.5 |
खिला इमदादी मोटर पावर | किलोवाट | 1.5 |
सिस्टम मोटरशक्ति | किलोवाट | 11 |
हाइड्रोलिकपंप आयतन | L | 30 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 5300 *135० * १200 |
मशीन वजन | T | 4.8 के बारे में |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग（आयातित） |
सिलेंडर | शंघाईQifan |
टच स्क्रीन | ताइवानWEinview（आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
सर्वो मोटर को घुमाने / खिलाने | जापान मित्सुबिशी its आयातित （ |
contactor | श्नाइडर |
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 3 76 * 3 |
मिन। झुकने त्रिज्या | मिमी | 30 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 350 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 600 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 580 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1060 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 50 |
समायोज्य स्ट्रोक clamping | मिमी | 0-136 |
समायोज्य स्ट्रोक | मिमी | 300 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-136 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 3800 |
झुकने की गति (अधिकतम) | ° / सेकंड | 110 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 160 |
मैक्स। खिला गति (अक्ष एक्स) | मिमी / सेकंड | 800 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
झुकने इमदादी मोटर पावर | किलोवाट | 7 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 1 |
खिला इमदादी मोटर पावर | किलोवाट | 3 |
सिस्टम मोटर पावर | किलोवाट | 5.5 |
हाइड्रोलिक पंप की मात्रा | L | 19 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 5000 * 1200 * 1350 |
मशीन वजन | T | 3.8 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
तेल की नली | Zhejiang |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
सर्वो मोटर | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान MINGWEI |
contactor | श्नाइडर |
टूलींग के नमूने
