मशीन की विशेषता

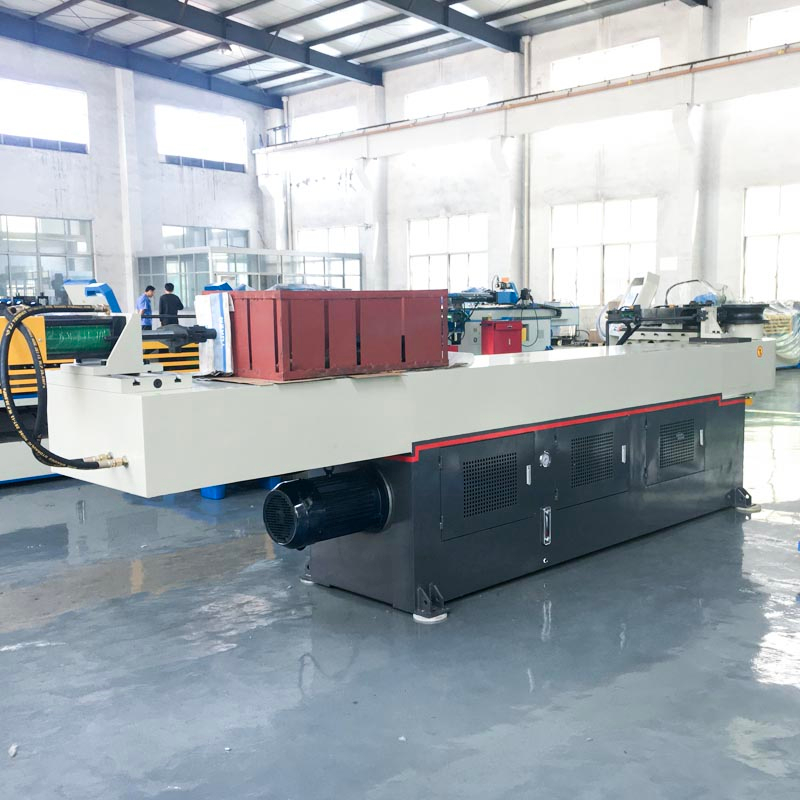

पूर्ण हाइड्रोलिक ड्राइव, पीएलसी टच स्क्रीन या टेक्स्ट से नियंत्रित पाइप झुकने वाली मशीन, पाइप क्लैंपिंग, गाइड मोल्ड, मैंड्रेल, क्रीज-प्रतिरोधी, सहायक पुशिंग, पाइप झुकने आदि उपकरणों से सुसज्जित है। हाइड्रोलिक ऑपरेशन के तहत, यह पेशेवर, उच्च गति और किफायती है यूरोपीय पाइप झुकने वाली मशीन विभिन्न आयामों को मोड़ सकती है सामान्य और असामान्य आकार के धातु पाइप और झुकने वाले कोण दोनों को उच्च परिशुद्धता वाले आयातित एनकोडर द्वारा नियंत्रित किया जाता है जो इस मशीन की उच्च परिशुद्धता सुनिश्चित करता है।
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
अधिकतम. झुकने की क्षमता | मिमी | ￠76*5 |
झुकने वाली त्रिज्या रेंज | मिमी | 30-350 |
अधिकतम. झुकने वाला कोण | ° | 190° |
यद्यपि प्रभावी दूरी | मिमी | 3800 |
झुकने की गति | °/सेकंड | 30 |
झुकने की परिशुद्धता | ° | ±0.10 |
सिस्टम मोटर पावर | किलोवाट | 7.5 |
तेल पंप वितरण मात्रा | L | 23 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4800*1200*1350 |
मशीन वजन | T | लगभग 3.5 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस (बीइडे) या रनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताइवान शांघोंग (आयातित) |
सिलेंडर | शंघाई क़िफ़ान |
टच स्क्रीन | ताइवान वेनव्यू (आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | श्नाइडर |
ट्रांसफार्मर | वुक्सी ज़िन्यू |
झुकने वाले नमूने
टूलींग के नमूने
