मशीन विशेषता

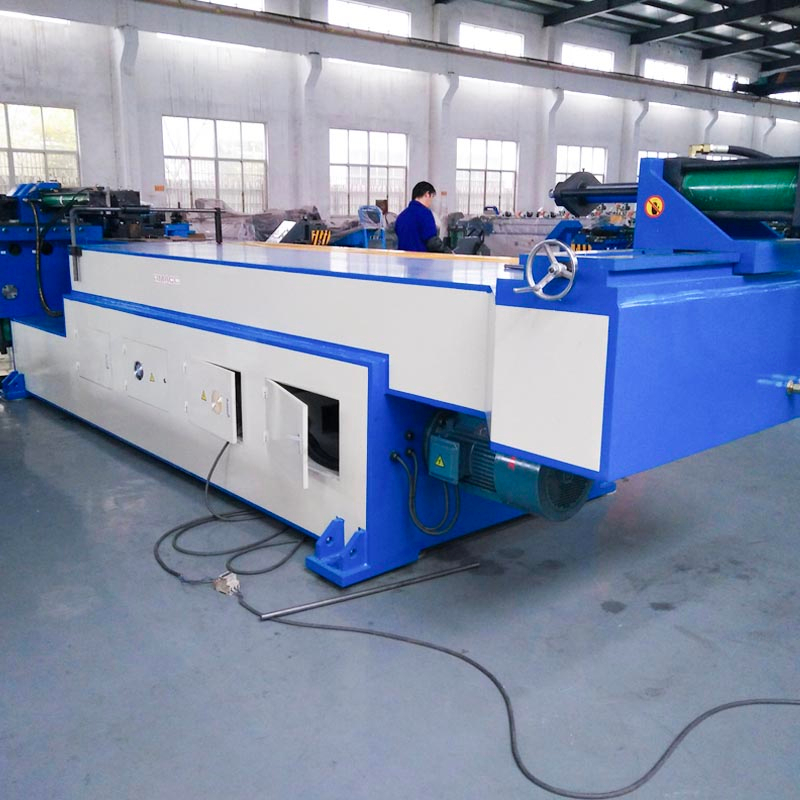

फुल हाइड्रॉलिक ड्रेव, पीएलसी को टच स्क्रीन या टेक्स्ट पाइप झुकने वाली मशीन से नियंत्रित किया जाता है, जो पाइप क्लैम्पिंग, गाइड मोल्ड, मैंड्रेल, क्रीज-रेसिस्टेंट के उपकरणों से लैस होता है, जिससे पुश, पाइप झुकने और इतने पर सहायता मिलती है। हाइड्रोलिक ऑपरेशन के तहत, यह पेशेवर, उच्च गति और आर्थिक यूरोपीय पाइप झुकने वाली मशीन विभिन्न आयामों को मोड़ सकती है जो सामान्य और असामान्य दोनों प्रकार के धातु पाइपों और झुकने वाले कोणों को उच्च परिशुद्धता आयातित एनकोडर द्वारा नियंत्रित किया जाता है जो इस मशीन की उच्च परिशुद्धता सुनिश्चित करता है।
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 168 * 18 |
स्टेनलेस स्टील | मिमी | 168 * 12 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | 168 * 20 |
हल्के स्टील वर्ग ट्यूब | मिमी | १५० * १५० * १२ |
हल्के स्टील आयताकार ट्यूब | मिमी | 155 * 145 * 12 है |
हल्के स्टील के गोल ठोस पट्टी | मिमी | 95 |
हल्के स्टील वर्ग ठोस बार | मिमी | ५ * 85५ |
मिन। झुकने त्रिज्या | मिमी | 60 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 750 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 718 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 880 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1180 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 5600 |
झुकने की गति (अधिकतम) | ° / सेकंड | 8 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
सिस्टम मोटर पावर | किलोवाट | 22 |
हाइड्रोलिक पंप की मात्रा | L | 56 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 7200 * 2200 * 1450 |
मशीन वजन | T | 14 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | जर्मन श्नीडर NE आयातित) |
ट्रांसफार्मर | वूशी Xinyu |
झुकने के नमूने
टूलींग के नमूने
