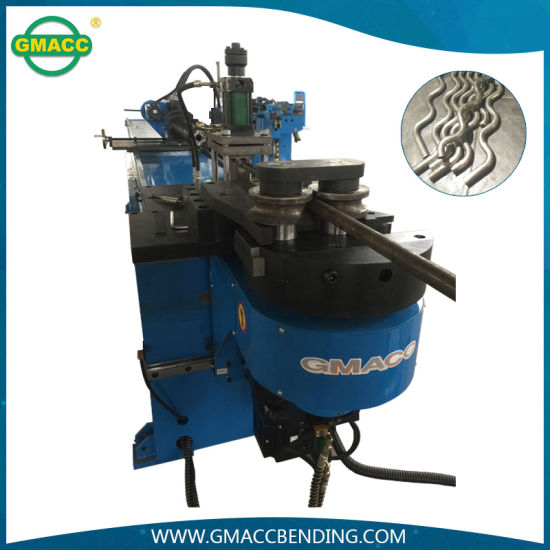

मैनुअल के साथ सरल छोटी बार ट्यूब झुकने वाली मशीनें
श्रृंखला को विशेष रूप से पेशेवर विश्व बाज़ार की आवश्यकताओं के अनुसार अनुकूलित किया गया था। सभी हिस्से, संरचना और विशेषताएं यूरोप के मैकेनिकल इंजीनियरिंग के मानक के समान हैं। इलेक्ट्रिक, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए हमारे पेशेवर अनुभव और जानी-मानी कंपनियों की ड्राइंग योजनाएं मशीनों के सिस्टम को सटीक और आकर्षक प्रदर्शन के लिए अपग्रेड करती हैं।
जीएम-एसबी-एनसीबीए श्रृंखला सिंगल-हेड बेंडिंग मशीन, इटली से उन्नत डिजाइन तकनीक आयात करती है, एक प्रकार की स्वचालित त्रि-आयामी पाइप झुकने वाली मशीन है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। विभिन्न डेटा और ऑर्डर को उन्नत आयातित टच स्क्रीन में इनपुट और संग्रहीत किया जा सकता है, जो लगातार तीन आयामों में कोण को स्वचालित रूप से घुमा सकता है, इसके अलावा, मैन्युअल सामग्री फीडिंग जटिल कार्य टुकड़ों की प्रसंस्करण परिशुद्धता की आवश्यकता को पूरा करती है, ये सभी एनसी श्रृंखला को पेशेवर और उच्च गति बनाते हैं यूरोपीय पाइप झुकने वाले उपकरण।
1. लागू ट्यूब सामग्री: कार्बन स्टील, माइल्ड स्टील, सॉफ्ट स्टील, स्टेनलेस स्टील, एल्यूमीनियम, मिश्र धातु, तांबा, पीतल आदि।
2. लागू ट्यूब आकार: ट्यूब, ठोस बार, वर्ग, आयत, अंडाकार, प्रोफ़ाइल आदि
3. पीएलसी के माध्यम से नियंत्रित और इसमें मैनुअल, अर्ध-स्वचालित और पूर्ण-स्वचालित कार्य होते हैं।
4. सर्वो मोटर नियंत्रित घूर्णन त्रि-आयामी झुकने और कार्यकुशलता सुनिश्चित करता है।
5. हाइड्रोलिक-संचालित क्लैंपिंग ट्यूब से सुसज्जित, कम या ज्यादा 0.1 डिग्री की सटीकता के साथ एनकोडर-नियंत्रित झुकने वाला कोण।
6. लगभग 200 कार्यक्रमों को पीएलसी में इनपुट किया जा सकता है, फिर संवाद-शैली ऑपरेशन टच स्क्रीन पर दिखाया जा सकता है, सीखना और समझना आसान है।
7. अनुरोध के अनुसार चयन के लिए विभिन्न टच स्क्रीन भाषाएं उपलब्ध हैं।
8. हाइड्रोलिक वाल्व और ऑयल वे बोर्ड को अपनाने से हाइड्रोलिक भागों के जीवनकाल को बढ़ाने के लिए व्यक्तिगत रूप से क्रियाओं को नियंत्रित किया जा सकता है।
9. मार्गदर्शक मॉड्यूल में सहायक पुशिंग फ़ंक्शन होता है और साथ ही इसमें पुनरावृत्ति और दोहराव कार्यों को दर्ज करना होता है जो मार्गदर्शक मॉड्यूल की लंबाई को छोटा कर सकता है। 10. काउंटर फ़ंक्शन वर्कपीस की मात्रा की सटीक गणना कर सकता है और डेटा को पावर-ऑन या पावर-ऑफ स्थिति में सहेज सकता है।
11. घटकों की सुरक्षा और मशीन के कामकाजी जीवन में सुधार के लिए ऑटो स्नेहन प्रणाली;
12. स्वचालित त्रुटि पहचान फ़ंक्शन और सुरक्षा फ़ंक्शन को सीमित करना, दोषों को आसानी से और जल्दी से हटाना या बदलना।
13. ऑटो-स्टार्ट, पॉज़ और इमर्जेंट-शॉप के कार्य के साथ चलने योग्य फुट स्विच, सुरक्षित और सुविधाजनक।
14. कोर का वैकल्पिक कार्य धीरे-धीरे उलटना।
15. धीमी गति से झुकने का वैकल्पिक कार्य।
16. प्रत्याशित मैंड्रल निष्कर्षण का वैकल्पिक कार्य।
| नाम | इकाई | पैरामीटर |
| अधिकतम. झुकने की क्षमता | मिमी | 60*2 |
| झुकने वाली त्रिज्या रेंज | मिमी | 30-250 |
| अधिकतम. झुकने वाला कोण | ° | 190° |
| यद्यपि प्रभावी दूरी | मिमी | 2300 |
| झुकने की गति | °/सेकंड | 40 |
| घूमने की गति | °/सेकंड | 200 |
| झुकने की सटीकता | ° | ± 0.10 |
| टर्निंग परिशुद्धता | ° | ± 0.10 |
| घूमने वाली सर्वोमोटर शक्ति | किलोवाट | 0.75 |
| सिस्टम मोटर पावर | किलोवाट | 5.5 |
| तेल पंप वितरण मात्रा | L | 19 |
| अधिकतम. दबाव | एमपीए | 16 |
| एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4600*800*1300 |
| वज़न | T | 2.8 |
| नाम | उत्पादक |
| हाइड्रोलिक मोटर | ताइवान गुआंगयुआन (आयातित) |
| हाइड्रोलिक पंप | जापान युकेन (आयातित) |
| हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
| ऑयल वे बोर्ड | ताइवान शांघोंग(आयातित) |
| सिलेंडर | शंघाई जिंगशेंग |
| तेल ट्यूब | ताइवान तातुंग(आयातित) |
| टच स्क्रीन | ताइवान डेल्टा(आयातित) |
| पीएलसी | ताइवान डेल्टा(आयातित) |
| सर्वो मोटर | ताइवान डेल्टा(आयातित) |
| कोण नियंत्रक | जापान ओम्रोन(आयातित) |
| बिजली स्विच करें | ताइवान मीन वेल (आयातित) |
| contactor | ताइवान शिहलिन(आयातित) |
| अन्य इलेक्ट्रिक पार्ट्स | जर्मन श्नाइडर, ओम्रोन, ताइवान शिलिन (आयातित) |
