| मात्रा: | |
|---|---|
जीएम-63सीएनसी-2ए-1एस
GMACC
8462219000
मशीन की विशेषता
श्रृंखला को विशेष रूप से पेशेवर विश्व बाज़ार की आवश्यकताओं के अनुसार अनुकूलित किया गया था। सभी हिस्से, संरचना और विशेषताएं यूरोप के मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के इलेक्ट्रिक, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए हमारे पेशेवर अनुभव और ड्राइंग योजनाएं मशीनों के सिस्टम को सटीक और आकर्षक प्रदर्शन के लिए अपग्रेड करती हैं।

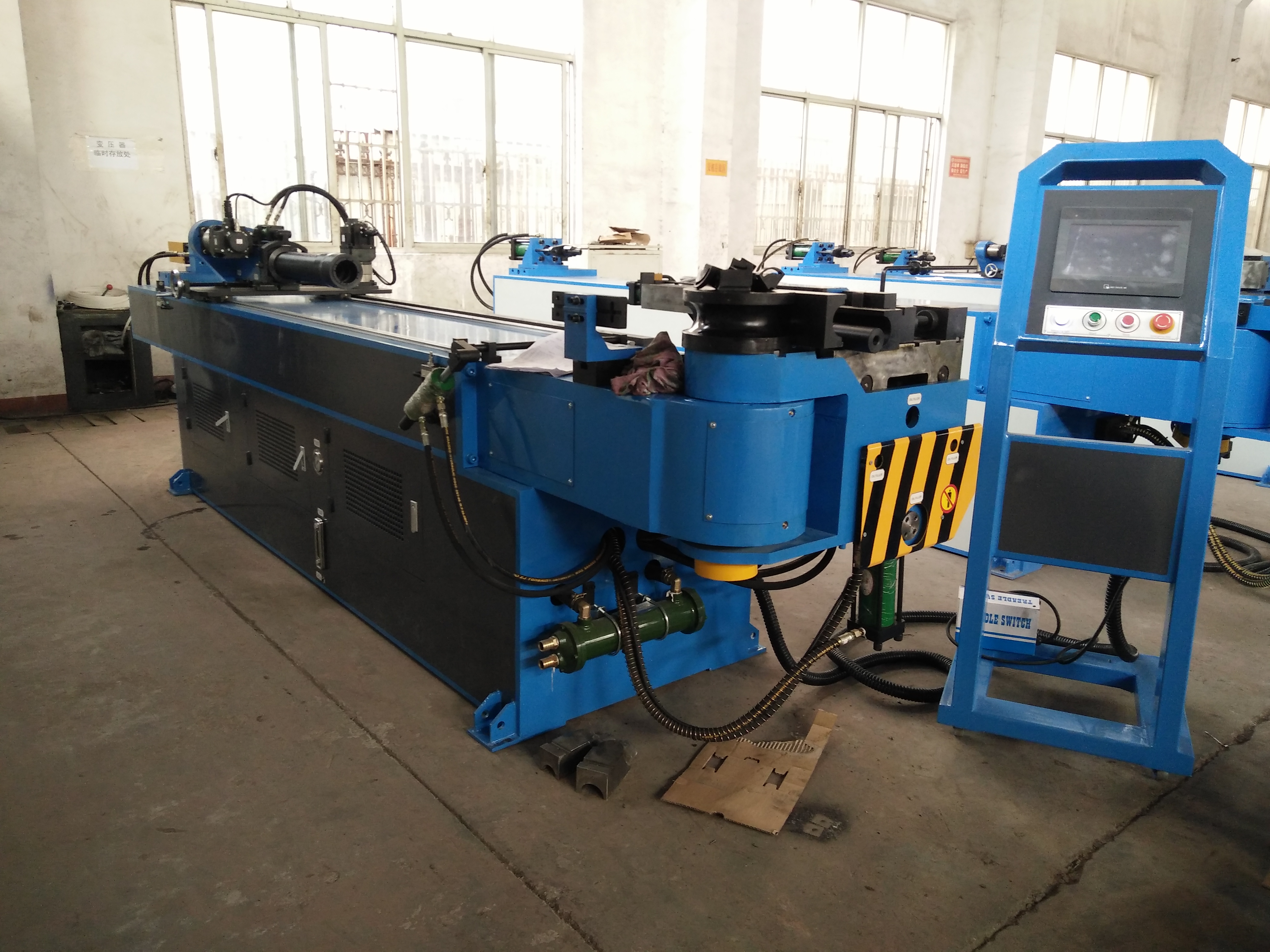

जीएम-एसबी-सीएनसी सीरीज संख्यात्मक नियंत्रण सिंगल-हेड पाइप बेंडिंग मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के संयोजन से निर्मित उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला वीडीयू टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को इनपुट, स्टोर और प्रदर्शित कर सकती है। औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गति के वाई, बी, सी तीन निर्देशांक तेजी से झुकने वाले फुल-ऑटो मेन्ड्रेल को ऑन या मेन्ड्रेल को बंद कर सकते हैं, सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे घटकों को झुकने वाले स्प्रिंग बैक मुआवजे, त्रुटियों का स्वयं निदान अलार्म, मेमोरी स्टोर बिजली बंद होने के बाद, और सुरक्षा सुरक्षा। उन्नत तकनीक, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने वाली मशीन को दुनिया में प्रथम श्रेणी पाइप प्रसंस्करण मशीन बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠63*3 |
स्टेनलेस स्टील | मिमी | ￠63*2 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | ￠63*5 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 50*50*2.5 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 50*45*2.5 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | ￠25 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 20*20 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 25 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 300 |
सिर का ऊपरी भाग (केंद्र में झुकने पर) | मिमी | 600 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 580 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1060 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 50 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-136 |
कंधे समायोज्य स्ट्रोक | मिमी | 300 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-136 |
अधिकतम. झुकने वाला कोण | ° | 190° |
वांrकाफी प्रभावी दूरी | मिमी | 4000 |
झुकने की गति(अधिकतम) | °/सेकंड | 30 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 160 |
अधिकतम. स्थानांतरण गति (अक्ष X.) | मिमी/सेकंड | 800 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 1 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 1 |
सिस्टम मोटर शक्ति | किलोवाट | 5.5 |
हाइड्रोलिक पम्प आयतन | L | 19 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4500*1200*1350 |
मशीन वजन | T | लगभग 3.0 |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस (बीइडे)/ रुनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन |
ऑयल वे बोर्ड | ताइवान शांघोंग |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान Weinview |
पीएलसी | जापान मित्सुबिशी |
कोण नियंत्रक | जापान नेमिकॉन |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | जर्मन श्नाइडर |
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠63*3 |
स्टेनलेस स्टील | मिमी | ￠63*2 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | ￠63*5 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 50*50*2.5 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 50*45*2.5 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | ￠25 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 20*20 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 25 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 300 |
सिर का ऊपरी हिस्सा (केंद्र में झुकने पर) | मिमी | 600 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 580 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1060 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 50 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-136 |
कंधे समायोज्य स्ट्रोक | मिमी | 300 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-136 |
अधिकतम. झुकने वाला कोण | ° | 190° |
प्रभावी दूरी के माध्यम से | मिमी | 4000 |
झुकने की गति(अधिकतम) | °/सेकंड | 30 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 160 |
अधिकतम. स्थानांतरण गति (अक्ष X.) | मिमी/सेकंड | 800 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 1 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 1 |
सिस्टम मोटर शक्ति | किलोवाट | 5.5 |
हाइड्रोलिक पंप आयतन | L | 19 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4500*1200*1350 |
मशीन वजन | T | लगभग 3.0 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस (बीइडे)/ रुनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन |
ऑयल वे बोर्ड | ताइवान शांघोंग |
सिलेंडर | शंघाई क़िफ़ान |
टच स्क्रीन | ताइवान वेनव्यू |
पीएलसी | जापान मित्सुबिशी |
कोण नियंत्रक | जापान नेमिकॉन |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | जर्मन श्नाइडर |
झुकने वाले नमूने
टूलींग के नमूने
