| मात्रा: | |
|---|---|
जीएम-168सीएनसी-2ए-1एस
GMACC
8462219000

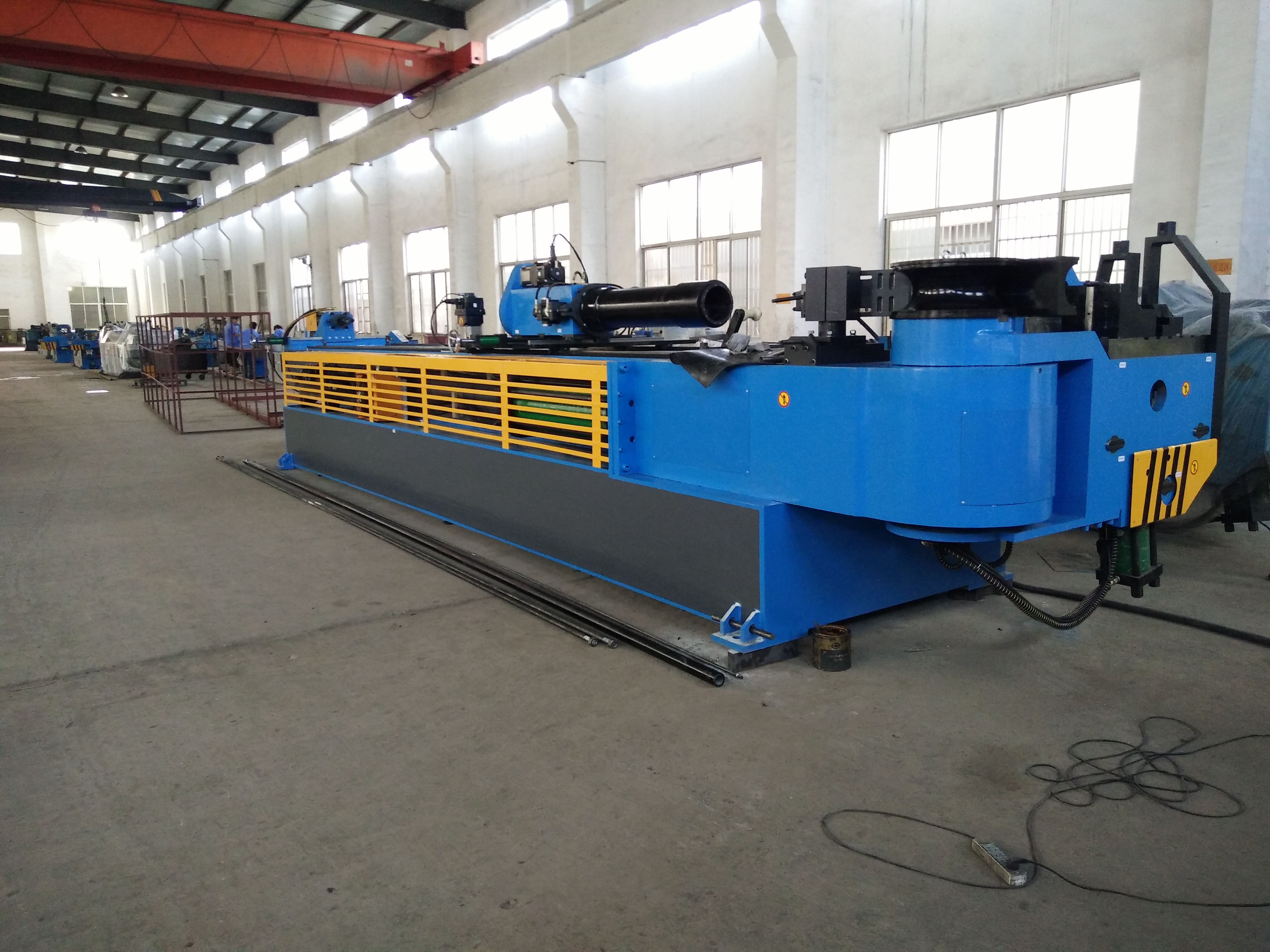

मशीन की विशेषता
श्रृंखला को विशेष रूप से पेशेवर विश्व बाज़ार की आवश्यकताओं के अनुरूप बनाया गया है। सभी हिस्से, संरचनाएं और विशेषताएं मैकेनिकल इंजीनियरिंग के यूरोपीय मानकों के समान हैं। जानी-मानी कंपनियों, ड्राइंग, इलेक्ट्रिकल, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल ड्राइंग प्लान से हमारा पेशेवर अनुभव सटीक और आकर्षक प्रदर्शन प्राप्त करने के लिए मशीन सिस्टम को अपग्रेड करने की अनुमति देता है।
जीएम-एसबी-सीएनसी श्रृंखला सीएनसी सिंगल हेड बेंडर उन्नत इतालवी तकनीक के साथ हमारी तकनीक का एक संयोजन है, जो मशीन, हाइड्रोलिक्स और बिजली के साथ संयुक्त है। यह श्रृंखला वीडीयू टच स्क्रीन ऑपरेशन पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और अनुक्रमों को इनपुट, स्टोर और प्रदर्शित कर सकती है। औद्योगिक कंप्यूटर के सटीक नियंत्रण के तहत वाई, बी, सी तीन मोशन निर्देशांक पूरी तरह से स्वचालित मेन्ड्रेल खोलने और बंद करने या तेजी से झुकने के लिए मेन्ड्रेल क्लचिंग प्राप्त कर सकते हैं, सीएनसी मशीन में उन्नत विशेषताएं भी हैं जैसे पार्ट बेंडिंग रिबाउंड मुआवजा, त्रुटि स्व-नैदानिक अलार्म, बिजली गुल होने के बाद सुरक्षा संरक्षण के लिए मेमोरी स्टोरेज। ट्यूब झुकने (सी-अक्ष), ट्यूब रोटेशन (बी-अक्ष) और ट्यूब फीडिंग (वाई-अक्ष) सर्वो मोटर्स द्वारा संचालित होते हैं। उन्नत तकनीक, उच्च स्वचालन विश्वसनीयता और एकीकृत डिजाइन सीएनसी पाइप बेंडर को विश्व स्तरीय पाइप प्रसंस्करण मशीन बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | φ168*16 |
स्टेनलेस स्टील | मिमी | φ168*10 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | φ168*22 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 150*150*10 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 155*150*10 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | Φ90 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 85*85 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 60 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 700 |
सिर का ऊपरी भाग (केंद्र में झुकने पर) | मिमी | 720 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 996 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1200 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 100 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-198 |
कंधे समायोज्य स्ट्रोक | मिमी | 600 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-260 |
अधिकतम. झुकने वाला कोण | ° | 190° |
वांrकाफी प्रभावी दूरी | मिमी | 5600 |
झुकने की गति(अधिकतम) | °/सेकंड | 8 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 80 |
अधिकतम. स्थानांतरण गति (अक्ष X.) | मिमी/सेकंड | 300 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 3.5 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 1.5(2) |
सिस्टम मोटर शक्ति | किलोवाट | 22 |
हाइड्रोलिक पम्प आयतन | L | 76 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 7200*2200*1450 |
मशीन वजन | T | लगभग 14 |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस（BEIDE）/ रनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताइवान शांघोंग （आयातित） |
सिलेंडर | शंघाईQifan |
टच स्क्रीन | ताइवान Weinview（आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | श्नाइडर |
अन्य इलेक्ट्रिक पार्ट्स | जर्मन श्नाइडर, ओम्रोन, ताइवान शिलिन (आयातित) |
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | φ168*16 |
स्टेनलेस स्टील | मिमी | φ168*10 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | φ168*22 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 150*150*10 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 155*150*10 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | Φ90 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 85*85 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 60 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 700 |
सिर का ऊपरी भाग (केंद्र में झुकने पर) | मिमी | 720 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 996 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1200 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 100 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-198 |
कंधे समायोज्य स्ट्रोक | मिमी | 600 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-260 |
अधिकतम. झुकने वाला कोण | ° | 190° |
प्रभावी दूरी के माध्यम से | मिमी | 5600 |
झुकने की गति(अधिकतम) | °/सेकंड | 8 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 80 |
अधिकतम. स्थानांतरण गति (अक्ष X.) | मिमी/सेकंड | 300 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 3.5 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 1.5(2) |
सिस्टम मोटर शक्ति | किलोवाट | 22 |
हाइड्रोलिक पंप आयतन | L | 76 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 7200*2200*1450 |
मशीन वजन | T | लगभग 14 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस（BEIDE）/ रनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताइवान शांघोंग (आयातित) |
सिलेंडर | शंघाई क़िफ़ान |
टच स्क्रीन | ताइवान वेनव्यू (आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | श्नाइडर |
अन्य इलेक्ट्रिक पार्ट्स | जर्मन श्नाइडर, ओमरोन, ताइवान शिलिन (आयातित) |
झुकने वाले नमूने
टूलींग के नमूने
