उत्पाद वर्णन

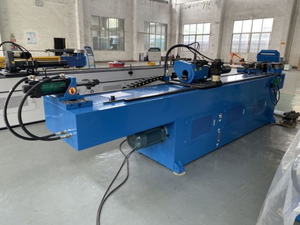

यह मशीन उन कार्यशालाओं में काम करती है जो कार्बन स्टील, स्टेनलेस स्टील और मिश्र धातु स्टील से ट्यूबलर घटकों का उत्पादन करती हैं। इसका मेन्ड्रेल सिस्टम झुकने के दौरान ट्यूब की आंतरिक दीवार को सहारा देता है, जो तंग-त्रिज्या कार्य पर अंडाकारता और झुर्रियों को कम करता है। न्यूनतम मोड़ त्रिज्या 30 मिमी है और अधिकतम 350 मिमी है, जो सबसे सामान्य ट्यूबलर भाग ज्यामिति को कवर करता है। झुकने वाला सिर 190° तक घूमता है, और 3000 मिमी की प्रभावी दूरी मशीन के माध्यम से लंबी ट्यूब लंबाई को फीड करने की अनुमति देती है।
सभी प्राथमिक गतियाँ - क्लैम्पिंग, प्रेशर डाई, मैंड्रेल और बेंड आर्म - हाइड्रॉलिक रूप से सक्रिय होती हैं। सिस्टम मोटर को 7.5 किलोवाट पर रेट किया गया है, तेल पंप 25 एल प्रदान करता है, और अधिकतम सिस्टम दबाव 16 एमपीए तक पहुंचता है। हाइड्रोलिक एक्चुएशन पूर्ण मोड़ चाप पर लगातार टॉर्क प्रदान करता है, जो मोटी दीवार वाली स्टील टयूबिंग पर एक समान दीवार को पतला बनाए रखने में मदद करता है।
मैंड्रेल रॉड को वाइपर (क्रीज-प्रतिरोधी) डाई और एक सहायक-पुश तंत्र के साथ जोड़ा जाता है। मेन्ड्रेल मोड़ क्षेत्र के माध्यम से ट्यूब का अनुसरण करता है, वाइपर डाई बाहरी त्रिज्या का समर्थन करता है, और बूस्टर सामग्री को मोड़ बिंदु की ओर धकेलता है। साथ में ये घटक मोटी दीवार वाले स्टील में तंग-त्रिज्या मोड़ पर झुर्रियों, चपटेपन और दरारों को कम करते हैं।
मोड़ कोण को उच्च परिशुद्धता वाले आयातित एनकोडर और टच-स्क्रीन या टेक्स्ट इंटरफ़ेस वाले पीएलसी द्वारा नियंत्रित किया जाता है। एनकोडर वास्तविक मोड़ कोण को वापस नियंत्रक को फीड करता है, जो हाइड्रोलिक बहाव को सही करता है और ±0.10° पर दोहराव बनाए रखता है। झुकने की गति 30° प्रति सेकंड पर सेट है। टूलींग सेट को बदलकर ऑपरेटर बेंड प्रोग्राम को स्टोर कर सकते हैं और ट्यूब व्यास के बीच स्विच कर सकते हैं।
नीचे दी गई तालिका निर्माता द्वारा आपूर्ति किए गए मशीन मापदंडों को सूचीबद्ध करती है।
नाम | इकाई | पैरामीटर |
|---|---|---|
अधिकतम. झुकने की क्षमता | मिमी | 76×5 |
झुकने वाली त्रिज्या रेंज | मिमी | 30-350 |
अधिकतम। झुकना कोण | ° | 190 ° |
यद्यपि प्रभावी दूरी | मिमी | 3000 |
झुकने की गति | ° /सेकंड | 30 |
झुकने की परिशुद्धता | ° | ± 0.10 |
तंत्र मोटर शक्ति | किलोवाट | 7.5 |
तेल पंप वितरण मात्रा | L | 25 |
अधिकतम। दबाव | एमपीए | 16 |
एल×डब्ल्यू×एच (पैकेजिंग आयाम) | मिमी | 4200×1200×1350 |
मशीन वजन | T | 3.0 |
GM-SB-76NCB का उपयोग निकास पाइप, रोल केज, फर्नीचर फ्रेम, मचान घटकों, कृषि मशीनरी ट्यूब और संरचनात्मक ट्यूबलर भागों के उत्पादन में किया जाता है। मिलान किए गए टूलींग के साथ फिट होने पर यह मानक गोल प्रोफाइल और चयनित गैर-गोल आकार दोनों को मोड़ देता है। 3000 मिमी की प्रभावी दूरी ट्रक निकास असेंबली और रेलिंग अनुभाग जैसे लंबे वर्कपीस का समर्थन करती है।
मशीन ISO 9001 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित है और CE दस्तावेज़ीकरण के साथ आपूर्ति की जाती है। शिपमेंट से पहले प्रत्येक इकाई का लोड के तहत परीक्षण किया जाता है। निर्माता 2 साल की वारंटी, स्पेयर-पार्ट्स आपूर्ति और दूरस्थ तकनीकी सहायता प्रदान करता है। अनुरोध पर इंस्टॉलेशन मार्गदर्शन और ऑपरेटर प्रशिक्षण की व्यवस्था की जा सकती है।
गोल स्टील टयूबिंग के लिए अधिकतम झुकने की क्षमता 76 मिमी बाहरी व्यास और 5 मिमी दीवार की मोटाई है। क्षमता सामग्री उपज शक्ति और मोड़ त्रिज्या के साथ भिन्न होती है; पतली दीवार या कम ताकत वाली ट्यूबों को उपयुक्त टूलींग से बड़े व्यास पर मोड़ा जा सकता है।
मशीन मुख्य रूप से कार्बन स्टील, स्टेनलेस स्टील और मिश्र धातु स्टील ट्यूबों के लिए डिज़ाइन की गई है। जब टूलींग और मेन्ड्रेल सामग्री से मेल खाते हैं तो यह तांबे, एल्यूमीनियम और अन्य लचीली धातुओं को भी संसाधित कर सकता है।
न्यूनतम झुकने का त्रिज्या 30 मिमी है, जिसे ट्यूब की केंद्र रेखा तक मापा जाता है, और अधिकतम 350 मिमी है। टाइट-रेडियस ट्यूब व्यास के लगभग 1.5 गुना नीचे झुकता है, इसके लिए मैंड्रेल और वाइपर डाई को जोड़ने की आवश्यकता होती है।
हां, मैंड्रेल सिस्टम, क्लैम्पिंग डाई, गाइड डाई, एंटी-क्रीज (वाइपर) डाई और असिस्ट-पुश मैकेनिज्म मानक के रूप में शामिल हैं। उत्पादन आवश्यकता से मेल खाने के लिए विशिष्ट ट्यूब व्यास के लिए टूलींग को अलग से ऑर्डर किया जाता है।
