सीएनसी पूर्ण ऑटो एल्यूमीनियम ट्यूब बेंडर GM-129CNC-2A-1S

SKU:
उपलब्धता स्थिति:
मात्रा:
  • जीएम-129सीएनसी-2ए-1एस

  • GMACC

  • 8462219000

मशीन की विशेषता

सीएनसी एल्यूमीनियम पाइप बेंडर GM-129CNC-2A-1S

Ø  मशीन की विशेषता

श्रृंखला को विशेष रूप से पेशेवर विश्व बाज़ार की आवश्यकताओं के अनुसार अनुकूलित किया गया था। सभी हिस्से, संरचना और विशेषताएं यूरोप के मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के इलेक्ट्रिक, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए हमारे पेशेवर अनुभव और ड्राइंग योजनाएं मशीनों के सिस्टम को सटीक और आकर्षक प्रदर्शन के लिए अपग्रेड करती हैं।

हम चीन-इतालवी संयुक्त उद्यम हैं, जो 20 वर्षों से अधिक समय से स्थापित है, हम घरेलू और विदेशी दोनों तरह से व्यापार करते हैं, हमारे कई देशों में एजेंट हैं, जैसे मेक्सिको, पोलैंड, वियतनाम आदि।

मुख्य तकनीकी पैरामीटर

नाम

इकाई

 पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

129*10

स्टेनलेस स्टील

मिमी

129*6

हल्के मिश्र धातु की एनील्ड गोल ट्यूब

मिमी

129*14

माइल्ड स्टील वर्गाकार ट्यूब

मिमी

100*100*6

माइल स्टील आयताकार ट्यूब

मिमी

105*95*6

हल्के स्टील की गोल ठोस पट्टी

मिमी

65

हल्के स्टील की चौकोर ठोस पट्टी

मिमी

55*55

न्यूनतम. झुकने की त्रिज्या

मिमी

50

अधिकतम. झुकने की त्रिज्या (मानक)

मिमी

550

सिर का ऊपरी भाग (केंद्र में झुकने पर)

मिमी

500

सिर की ऊंचाई (केंद्र में झुकने पर)

मिमी

720

झुकने के केंद्र की ऊंचाई (फर्श से)

मिमी

1235

अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग

मिमी

80

क्लैंपिंग समायोज्य स्ट्रोक

मिमी

0-150

कंधे समायोज्य स्ट्रोक

मिमी

500

मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक

मिमी

0-220

अधिकतम. झुकने वाला कोण

°

190°

वांrकाफी प्रभावी दूरी

मिमी

4500

झुकने की गति(अधिकतम)

°/सेकंड

15

अधिकतम. घूर्णन गति (अक्ष Z)

°/सेकंड

120

अधिकतम. खिलानाआईएनजी गति (अक्ष एक्स)

मिमी/सेकंड

400

झुकने वाले कोण की परिशुद्धता

°

±0.10

घूर्णन कोण परिशुद्धता - अक्ष Z

°

±0.10

स्थानांतरण परिशुद्धता - अक्ष X

मिमी

±0.10

रोटेशन सर्वो मोटर पावर

किलोवाट

3

सर्वो मोटर पावर फीडिंग

किलोवाट

3

सिस्टम मोटर  शक्ति

किलोवाट

15

हाइड्रोलिक पम्प  आयतन

L

41

अधिकतम. दबाव

एमपीए

16

एल*डब्ल्यू*एच (पैकेजिंग आयाम)

मिमी

6000*1800*1300

मशीन वजन

T

लगभग 7.5



Ø  हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास



नाम

उत्पादक

हाइड्रोलिक मोटर

सीमेंस (BEIDE) या रनमाली

हाइड्रोलिक पंप

वूशी तुओली

हाइड्रोलिक वाल्व

जापान युकेन (आयातित)

ऑयल वे बोर्ड

ताइवान शांघोंग आयातित

सिलेंडर

शंघाई  Qifan

टच स्क्रीन

ताइवान Weinviewआयातित)

पीएलसी

जापान मित्सुबिशी (आयातित)

कोण नियंत्रक

जापान नेमिकॉन (आयातित)

बिजली स्विच करें

ताइवान मिंगवेई

रोटेटिंग/फीडिंग सर्वो मोटर

जापान मित्सुबिशी (आयातित)

contactor

जर्मन श्नाइडरआयातित)


प्रश्न: आपका क्या हाल है  सेवा?
      ए:  बिक्री से पहले सेवा:
               1. हम अपने ग्राहक को अधिकार की पुष्टि करने में मदद करेंगे मशीन प्रस्तावित पाइप जानकारी के अनुसार मॉडल।
               2. हमारी मशीन देखने के लिए हमारे कारखाने में आने के लिए आपका स्वागत है  और हमारी कार्यशाला  ऑर्डर देने से पहले.

         बी:  बिक्री उपरांत सेवा:
         1. हम मैनुअल बुक, विस्तृत मशीन इंस्टॉलेशन, कमीशनिंग वीडियो प्रदान करते हैं को  आपकी सही मदद करें  मशीन संचालित करें। यदि आपको आवश्यकता हो  हमारा  इंजीनियर को  जाओ  आपका  मशीन स्थापना, हवाई टिकट, भोजन, होटल, स्थानीय परिवहन के लिए कारखानाd  अपने पर रहो
खाता।
       2. यदि मशीन में कोई समस्या है, तो हमारा इंजीनियर पहले कंप्यूटर के माध्यम से आपके लिए समाधान करेगा, अधिकांश समस्याओं को भागों को बदलकर हल किया जा सकता है, यदि नहीं, तो हमारे इंजीनियर आपके समाधान के लिए आपके कारखाने में जा सकते हैं, हमारे पास अनुभवी इंजीनियर हैं विशेष रूप से विदेशी बाज़ार के लिए.
       यांत्रिक भागों के लिए, जो स्वयं द्वारा बनाए गए थे, हमारे पास हमारे स्टॉक में बहुत कुछ है, यदि आपको आवश्यकता है, तो हम आपको तुरंत कूरियर द्वारा भेज सकते हैं।
       इलेक्ट्रॉनिक पार्ट्स के लिए हम सभी मशहूर ब्रांड का इस्तेमाल करते हैं, जिसे आप आसानी से अपने पास खरीद सकते हैं।

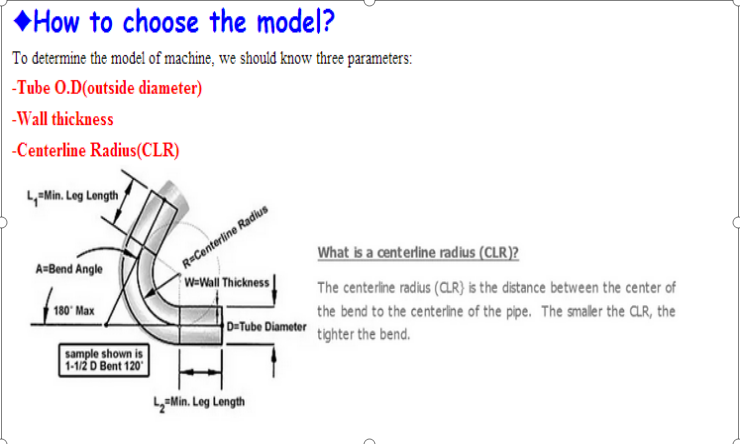

पाइप मोड़ने की मशीन

मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

¢129*10

स्टेनलेस स्टील

मिमी

¢129*6

हल्के मिश्र धातु की एनील्ड गोल ट्यूब

मिमी

¢129*14

माइल्ड स्टील वर्गाकार ट्यूब

मिमी

100*100*6

माइल स्टील आयताकार ट्यूब

मिमी

105*95*6

हल्के स्टील की गोल ठोस पट्टी

मिमी

¢65

हल्के स्टील की चौकोर ठोस पट्टी

मिमी

55*55

न्यूनतम. झुकने की त्रिज्या

मिमी

50

अधिकतम. झुकने की त्रिज्या (मानक)

मिमी

550

सिर का ऊपरी भाग (केंद्र में झुकने पर)

मिमी

500

सिर की ऊंचाई (केंद्र में झुकने पर)

मिमी

720

झुकने के केंद्र की ऊंचाई (फर्श से)

मिमी

1235

अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग

मिमी

80

क्लैंपिंग समायोज्य स्ट्रोक

मिमी

0-150

कंधे समायोज्य स्ट्रोक

मिमी

500

मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक

मिमी

0-220

अधिकतम. झुकने वाला कोण

°

190°

प्रभावी दूरी के माध्यम से

मिमी

4500

झुकने की गति(अधिकतम)

°/सेकंड

15

अधिकतम. घूर्णन गति (अक्ष Z)

°/सेकंड

120

अधिकतम. फीडिंग गति (अक्ष X.)

मिमी/सेकंड

400

झुकने वाले कोण की परिशुद्धता

°

±0.10

घूर्णन कोण परिशुद्धता - अक्ष Z

°

±0.10

स्थानांतरण परिशुद्धता - अक्ष X

मिमी

±0.10

रोटेशन सर्वो मोटर पावर

किलोवाट

3

सर्वो मोटर पावर फीडिंग

किलोवाट

3

सिस्टम मोटर  शक्ति

किलोवाट

15

हाइड्रोलिक पंप  आयतन

L

41

अधिकतम. दबाव

एमपीए

16

एल*डब्ल्यू*एच (पैकेजिंग आयाम)

मिमी

6000*1800*1300

मशीन वजन

T

लगभग 7.5


हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

सीमेंस (BEIDE) या रनमाली

हाइड्रोलिक पंप

वूशी तुओली

हाइड्रोलिक वाल्व

जापान युकेन (आयातित)

ऑयल वे बोर्ड

ताइवान शांघोंग (आयातित)

सिलेंडर

शंघाई क़िफ़ान

टच स्क्रीन

ताइवान वेनव्यू (आयातित)

पीएलसी

जापान मित्सुबिशी (आयातित)

कोण नियंत्रक

जापान नेमिकॉन (आयातित)

बिजली स्विच करें

ताइवान मिंगवेई

रोटेटिंग/फीडिंग सर्वो मोटर

जापान मित्सुबिशी (आयातित)

contactor

जर्मन श्नाइडर (आयातित)


झुकने वाले नमूने

फोटो 2

टूलींग के नमूने

फोटो 2
