| मात्रा: | |
|---|---|
जीएम-140सीएनसी-2ए-1एस
GMACC
8462219000
मशीन की विशेषता

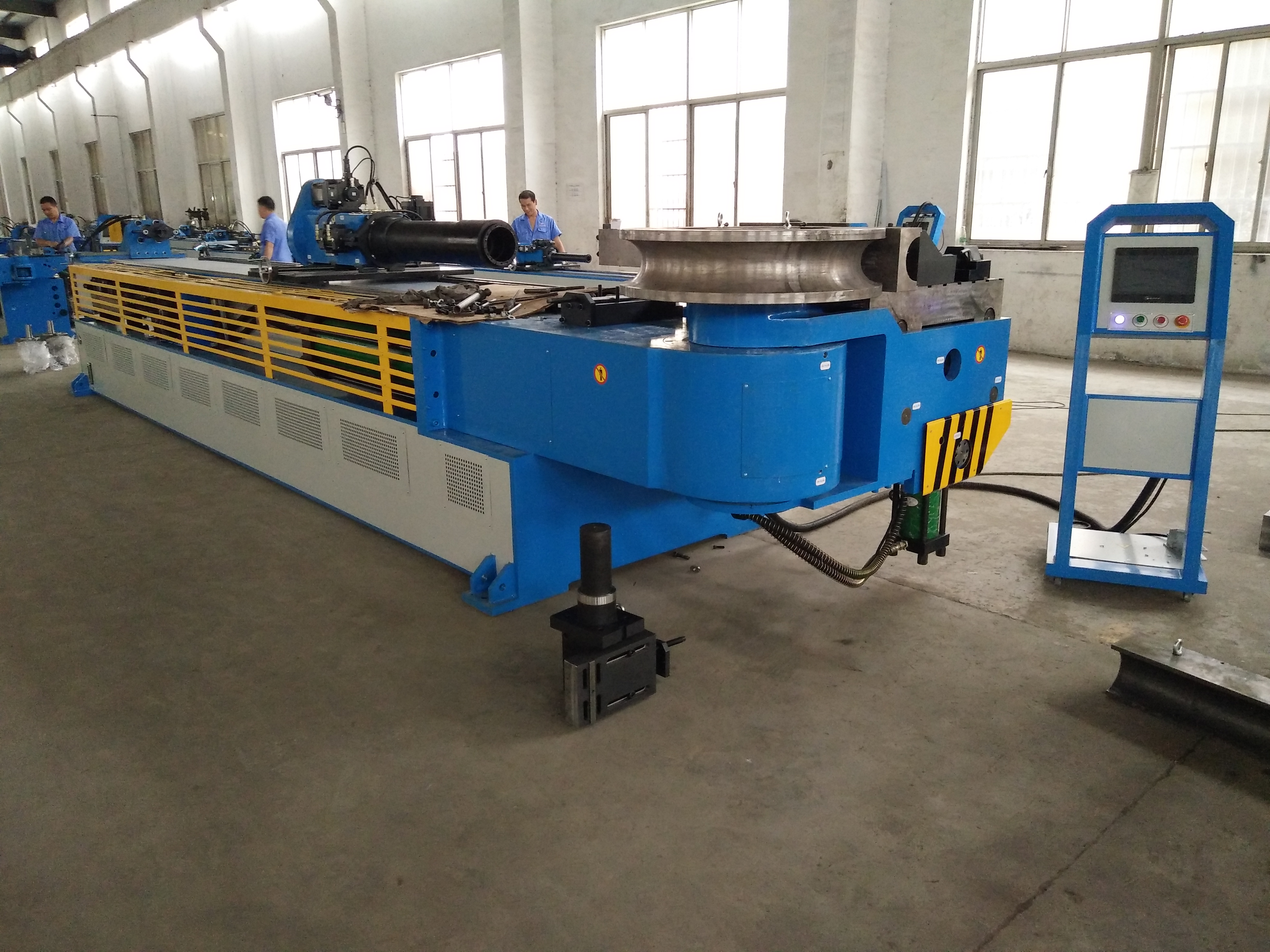

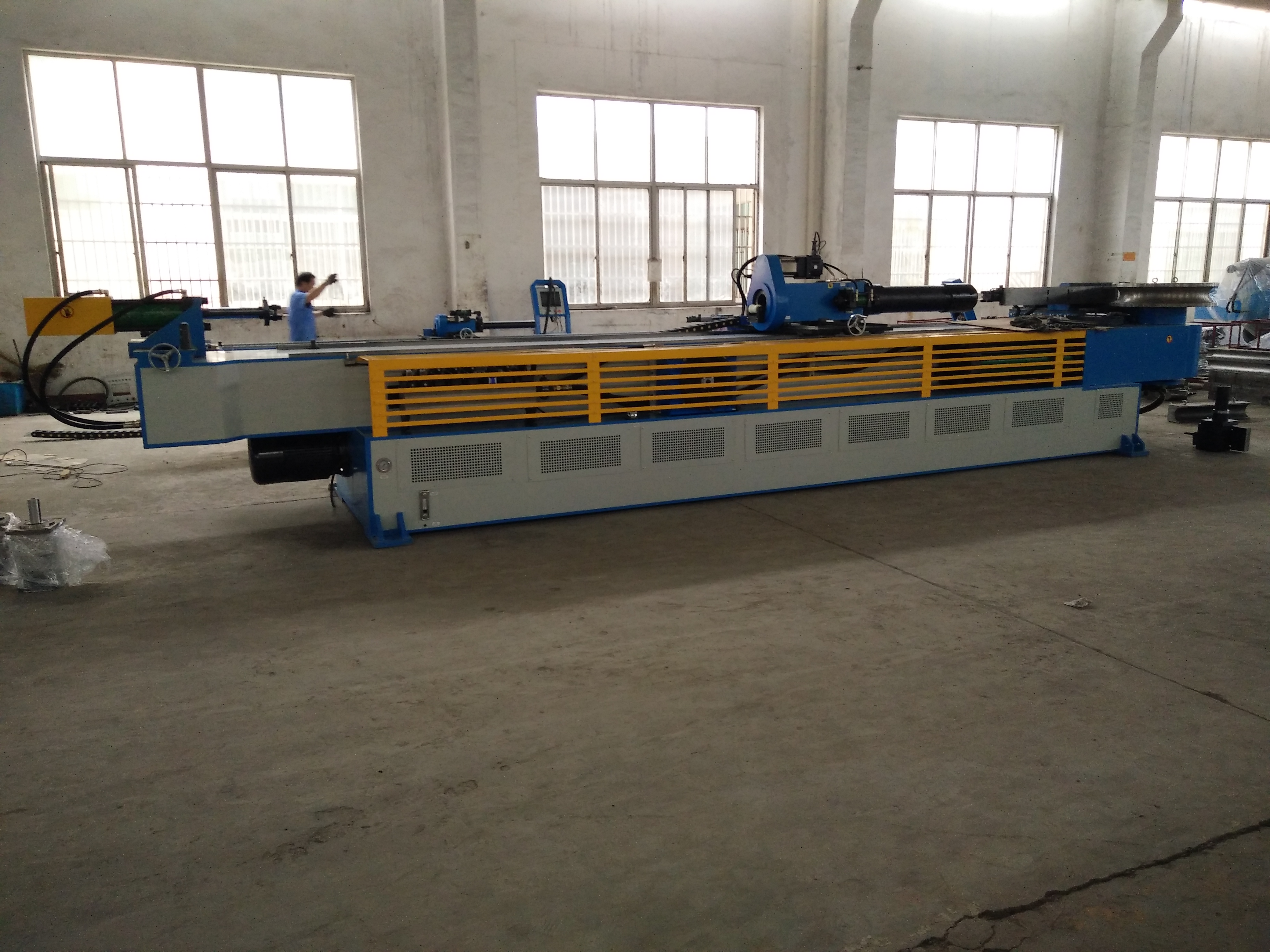

जीएम-एसबी-एनसी श्रृंखला सीएनसी सिंगल-हेड पाइप बेंडर एक ऐसा उत्पाद है जो हमारी कंपनी की तकनीक को इतालवी उन्नत तकनीक के साथ जोड़ता है और मशीन, हाइड्रोलिक और बिजली को एकीकृत करता है। यह श्रृंखला वीडीयू टच स्क्रीन ऑपरेशन पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और अनुक्रम को इनपुट, स्टोर और प्रदर्शित कर सकती है। औद्योगिक कंप्यूटर के सटीक नियंत्रण के तहत, वाई, बी और सी के तीन गति निर्देशांक मंडल पर या उसके नीचे तेजी से झुकने का एहसास कर सकते हैं। सीएनसी मशीन टूल में कंपोनेंट बेंडिंग स्प्रिंग रिटर्न मुआवजा, त्रुटि स्व-निदान अलार्म, मेमोरी स्टोरेज, स्वचालित स्नेहन और बिजली विफलता के बाद सुरक्षा सुरक्षा जैसे उन्नत कार्य भी हैं। उन्नत तकनीक, उच्च स्तर की स्वचालन विश्वसनीयता और एकीकृत डिज़ाइन सभी सीएनसी पाइप बेंडर को विश्व स्तरीय पाइप प्रसंस्करण उपकरण बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠140*12 |
स्टेनलेस स्टील | मिमी | ￠140*6 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | ￠140*14 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 110*110*3 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 115*105*3 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | ￠75 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 65*65 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 50 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 600 |
सिर का ऊपरी हिस्सा (केंद्र में झुकने पर) | मिमी | 730 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 780 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1245 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 90 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-165 |
कंधे समायोज्य स्ट्रोक | मिमी | 500 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-260 |
अधिकतम. झुकने वाला कोण | ° | 190° |
वांrकाफी प्रभावी दूरी | मिमी | 5200 |
झुकने की गति(अधिकतम) | °/सेकंड | 12 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 120 |
अधिकतम. खिलानाआईएनजी गति (अक्ष X.) | मिमी/सेकंड | 400 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 3 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 3 |
सिस्टम मोटर शक्ति | किलोवाट | 18.5 |
हाइड्रोलिक पम्प आयतन | L | 45 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 6500*2000*1350 |
मशीन वजन | T | लगभग 9 |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस（बीइडे）या रनमाली |
हाइड्रोलिक पंप | युसी युकेन/वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताइवान शांघोंग (आयातित) |
सिलेंडर | शंघाई क़िफ़ान |
टच स्क्रीन | ताइवान वेनव्यू (आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
रोटेटिंग/फीडिंग सर्वो मोटर | जापान मित्सुबिशी (आयातित) |
ट्रांसफार्मर | वुक्सी ज़िन्यू |
contactor | श्नाइडर |
प्रश्न: आपका क्या हाल है सेवा?
ए: बिक्री से पहले सीरीव:
1. हम अपने ग्राहक को अधिकार की पुष्टि करने में मदद करेंगे मशीन प्रस्तावित पाइप जानकारी के अनुसार मॉडल।
2. हमारी मशीन देखने के लिए हमारे कारखाने में आने के लिए आपका स्वागत है और हमारी कार्यशाला ऑर्डर देने से पहले.
बी: बिक्री उपरांत सेवा:
1. हम मैनुअल बुक, विस्तृत मशीन इंस्टॉलेशन, कमीशनिंग वीडियो प्रदान करते हैं को आपकी सही मदद करें मशीन संचालित करें। यदि आपको आवश्यकता हो हमारा इंजीनियर को जाओ आपका मशीन स्थापना, हवाई टिकट, भोजन, होटल, स्थानीय परिवहन के लिए कारखानाd अपने पर रहो
खाता।
2. यदि मशीन में कोई समस्या है, तो हमारा इंजीनियर पहले कंप्यूटर के माध्यम से आपके लिए समाधान करेगा, अधिकांश समस्याओं को भागों को बदलकर हल किया जा सकता है, यदि नहीं, तो हमारे इंजीनियर आपके समाधान के लिए आपके कारखाने में जा सकते हैं, हमारे पास अनुभवी इंजीनियर हैं विशेष रूप से विदेशी बाज़ार के लिए.
यांत्रिक भागों के लिए, जो स्वयं द्वारा बनाए गए थे, हमारे पास हमारे स्टॉक में बहुत कुछ है, यदि आपको आवश्यकता है, तो हम आपको तुरंत कूरियर द्वारा भेज सकते हैं।
इलेक्ट्रॉनिक पार्ट्स के लिए हम सभी मशहूर ब्रांड का इस्तेमाल करते हैं, जिसे आप आसानी से अपने पास खरीद सकते हैं।
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠76*3 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 30 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 350 |
सिर का ऊपरी हिस्सा (केंद्र में झुकने पर) | मिमी | 600 |
सिर की ऊंचाई (केंद्र में झुकने पर) | मिमी | 580 |
झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1060 |
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग | मिमी | 50 |
क्लैंपिंग समायोज्य स्ट्रोक | मिमी | 0-136 |
कंधे समायोज्य स्ट्रोक | मिमी | 300 |
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-136 |
अधिकतम. झुकने वाला कोण | ° | 190° |
प्रभावी दूरी के माध्यम से | मिमी | 3800 |
झुकने की गति(अधिकतम) | °/सेकंड | 110 |
अधिकतम. घूर्णन गति (अक्ष Z) | °/सेकंड | 160 |
अधिकतम. फीडिंग गति (अक्ष X.) | मिमी/सेकंड | 800 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
घूर्णन कोण परिशुद्धता - अक्ष Z | ° | ±0.10 |
स्थानांतरण परिशुद्धता - अक्ष X | मिमी | ±0.10 |
झुकने वाली सर्वो मोटर शक्ति | किलोवाट | 7 |
रोटेशन सर्वो मोटर पावर | किलोवाट | 1 |
सर्वो मोटर पावर फीडिंग | किलोवाट | 3 |
सिस्टम मोटर शक्ति | किलोवाट | 5.5 |
हाइड्रोलिक पंप आयतन | L | 19 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 5000*1200*1350 |
मशीन वजन | T | लगभग 3.8 |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस（बीइडे）या रनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताइवान शांघोंग (आयातित) |
सिलेंडर | शंघाई क़िफ़ान |
तेल ट्यूब | ZHEJIANG |
टच स्क्रीन | ताइवान वेनव्यू (आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
सर्वो मोटर | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | श्नाइडर |
टूलींग के नमूने
