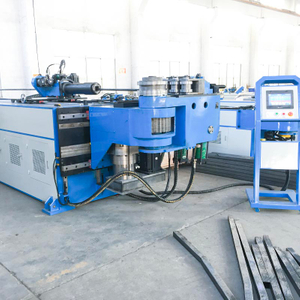

ऑटो 3 अक्ष पाइप झुकने वाली मशीन GM-SB-168CNC

श्रृंखला को विशेष रूप से पेशेवर विश्व बाजार की आवश्यकताओं के लिए अनुकूलित किया गया था। सभी भाग, संरचना और चरित्र यूरोप से मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के पेशेवर, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए पेशेवर अनुभव और चित्र योजनाएं मशीनों की प्रणालियों के उन्नयन के लिए सटीक और आकर्षक प्रदर्शन लाती हैं।
उपलब्धता स्थिति:
मात्रा:
  • GM-168CNC-2A-1S

  • GMACC

  • 8462219000

मशीन विशेषता

ऑटो 3 अक्ष पाइप झुकने वाली मशीन GM-SB-168CNC

श्रृंखला विशेष रूप से पेशेवर विश्व बाजार की जरूरतों के लिए अनुकूलित है। सभी भाग, संरचनाएं और विशेषताएं मैकेनिकल इंजीनियरिंग के यूरोपीय मानकों के समान हैं। प्रसिद्ध कंपनियों, ड्राइंग, इलेक्ट्रिकल, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल ड्राइंग योजनाओं से हमारा पेशेवर अनुभव मशीन सिस्टम को एक सटीक और आकर्षक प्रदर्शन प्राप्त करने के लिए अपग्रेड करने की अनुमति देता है।


जीएम-एसबी-सीएनसी श्रृंखला सीएनसी सिंगल हेड बेंडर उन्नत इतालवी तकनीक के साथ हमारी तकनीक का एक संयोजन है, जो मशीन, हाइड्रोलिक्स और बिजली के साथ संयुक्त है। यह श्रृंखला VDU ​​टच स्क्रीन ऑपरेशन पैनल को गोद लेती है, जो विभिन्न झुकने वाले डेटा और अनुक्रमों को इनपुट, स्टोर और प्रदर्शित कर सकता है। औद्योगिक कंप्यूटर के सटीक नियंत्रण के तहत Y, B, C तीन गति निर्देशांक पूरी तरह से स्वत: मंदार खोलने और बंद करने या तेजी से झुकने के लिए खराद का धुरा को प्राप्त कर सकते हैं, सीएनसी मशीन में भी उन्नत विशेषताएं हैं जैसे कि भाग झुकाना प्रतिपूर्ति मुआवजा, त्रुटि स्व-नैदानिक ​​अलार्म, बिजली की विफलता के बाद सुरक्षा संरक्षण के लिए मेमोरी स्टोरेज। ट्यूब झुकने (सी-अक्ष), ट्यूब रोटेशन (बी-अक्ष) और ट्यूब फीडिंग (वाई-अक्ष) सर्वो मोटर्स द्वारा संचालित होते हैं। उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता और एकीकृत डिजाइन सीएनसी पाइप शराबी को एक विश्व स्तरीय पाइप प्रसंस्करण मशीन बनाते हैं।


का मुख्य पैरामीटरतकनीकी

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

φ168* 16

स्टेनलेस स्टील

मिमी

φ168*10

प्रकाश मिश्र धातु annealed दौर ट्यूब

मिमी

φ168*22

हल्के स्टील वर्ग ट्यूब

मिमी

15० * १50 * 10

हल्के स्टील आयताकार ट्यूब

मिमी

15५ * १50* १०

हल्के स्टील के गोल ठोस पट्टी

मिमी

Φ90

हल्के स्टील वर्ग ठोस बार

मिमी

85 *85

मिन। झुकने त्रिज्या

मिमी

60

मैक्स। झुकने त्रिज्या (मानक)

मिमी

700

सिर की अधिकता (झुकने केंद्र पर)

मिमी

720

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

996

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

1200

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

100

समायोज्य स्ट्रोक clamping

मिमी

0-198

समायोज्य स्ट्रोक

मिमी

600

मेंडल रिट्रेक्शन समायोज्य स्ट्रोक

मिमी

0-260

मैक्स। झुकने वाला कोण

°

190 °

वेंrप्रभावी दूरी

मिमी

5600

झुकने की गति (अधिकतम)

° / सेकंड

8

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

80

मैक्स। स्थानांतरण गति (एक्स)

मिमी / सेकंड

300

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

रोटेशन इमदादी मोटर पावर

किलोवाट

3.5

खिला इमदादी मोटर पावर

किलोवाट

1.5 (2)

सिस्टम मोटरशक्ति

किलोवाट

22

हाइड्रोलिकपंप आयतन

L

76

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

7200 *220० * १450

मशीन वजन

T

14 के बारे में

Øहाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens BEIDE m / रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंगआयातित

सिलेंडर

शंघाईQifan

टच स्क्रीन

ताइवानWEinviewआयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान मिंगवेई

contactor

श्नीडर

अन्य इलेक्ट्रिक पार्ट्स

जर्मन श्नीडर, ओमरोन,ताइवानSHILIN (आयातित (

सीएनसी पाइप झुकने की मशीन

मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

16168 * 16

स्टेनलेस स्टील

मिमी

10168 * 10

प्रकाश मिश्र धातु annealed दौर ट्यूब

मिमी

φ168 * 22

हल्के स्टील वर्ग ट्यूब

मिमी

150 * 150 * 10

हल्के स्टील आयताकार ट्यूब

मिमी

155 * 150 * 10

हल्के स्टील के गोल ठोस पट्टी

मिमी

Φ90

हल्के स्टील वर्ग ठोस बार

मिमी

५ * 85५

मिन। झुकने त्रिज्या

मिमी

60

मैक्स। झुकने त्रिज्या (मानक)

मिमी

700

सिर की अधिकता (झुकने केंद्र पर)

मिमी

720

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

996

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

1200

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

100

समायोज्य स्ट्रोक clamping

मिमी

0-198

समायोज्य स्ट्रोक

मिमी

600

मेंडल रिट्रेक्शन एडजस्टेबल स्ट्रोक

मिमी

0-260 है

मैक्स। झुकने वाला कोण

°

190 °

प्रभावी दूरी के माध्यम से

मिमी

5600

झुकने की गति (अधिकतम)

° / सेकंड

8

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

80

मैक्स। स्थानांतरण गति (एक्स)

मिमी / सेकंड

300

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

रोटेशन इमदादी मोटर पावर

किलोवाट

3.5

खिला इमदादी मोटर पावर

किलोवाट

1.5 (2)

सिस्टम मोटर पावर

किलोवाट

22

हाइड्रोलिक पंप की मात्रा

L

76

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

7200 * 2200 * 1450

मशीन वजन

T

14 के बारे में


हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens BEIDE m / रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंग ed आयातित (

सिलेंडर

शंघाई Qifan

टच स्क्रीन

ताइवान वेनव्यू ed आयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान मिंगवेई

contactor

श्नीडर

अन्य इलेक्ट्रिक पार्ट्स

जर्मन श्नीडर, ओमरोन, ताइवान शिलिन ID आयातित,


झुकने के नमूने

图片 २

टूलींग के नमूने

图片 २
