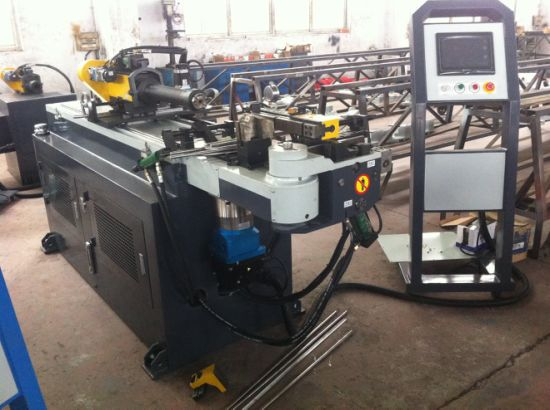

उच्च गुणवत्ता वाली हॉट सेल GM-Sb-28CNC मेटा वायर बेंडिंग मशीन

मात्रा:



पूछना टोकरी में जोड़ें

Port:
शंघाई, चीन
उत्पादन क्षमता:
50000PCS/वर्ष
भुगतान की शर्तें:
एल/सी, टी/टी
प्रतिरूप संख्या।:
28सीएनसी-3ए-1एस
प्रकार:
पाइप और ट्यूब झुकने वाली मशीन
ट्रेडमार्क:
GMACC
परिवहन पैकेज:
लौहे का फ़्रेम
विनिर्देश:
सीई
मूल:
चीन
एचएस कोड:
8462219000
वाटरप्रूफ रेटिंग:
आईपीएक्स-8
गारंटी:
2 साल
Condition:
नया
प्रमाणन:
आईएसओ 9001:2000, सीई, यूएल
स्वचालन:
स्वचालित
के लिए उपयुक्त:
तांबा, एल्यूमीनियम, मिश्र धातु, कार्बन स्टील, स्टेनलेस स्टील

उत्पाद वर्णन

उत्पाद वर्णन

स्वचालित पाइप झुकने वाली मशीन GM-SB-28CNC के लिए तकनीकी पैरामीटर और कॉन्फ़िगरेशन

मशीन की विशेषता

श्रृंखला को विशेष रूप से पेशेवर विश्व बाज़ार की आवश्यकताओं के अनुसार अनुकूलित किया गया था। सभी हिस्से, संरचना और विशेषताएं यूरोप के मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के इलेक्ट्रिक, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए हमारे पेशेवर अनुभव और ड्राइंग योजनाएं मशीनों के सिस्टम को सटीक और आकर्षक प्रदर्शन के लिए अपग्रेड करती हैं।
जीएम-एसबी-सीएनसी सीरीज संख्यात्मक नियंत्रण सिंगल-हेड पाइप बेंडिंग मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के संयोजन से निर्मित उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला वीडीयू टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को इनपुट, स्टोर और प्रदर्शित कर सकती है। औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गति के वाई, बी, सी तीन निर्देशांक तेजी से झुकने वाले फुल-ऑटो मेन्ड्रेल को ऑन या मेन्ड्रेल को बंद कर सकते हैं, सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे घटकों को झुकने वाले स्प्रिंग बैक मुआवजे, त्रुटियों का स्वयं निदान अलार्म, मेमोरी स्टोर बिजली बंद होने के बाद, . उन्नत तकनीक, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने वाली मशीन को दुनिया में प्रथम श्रेणी पाइप प्रसंस्करण मशीन बनाते हैं।
मुख्य तकनीकी पैरामीटर

नाम	इकाई	पैरामीटर
हल्के स्टील की गोल ट्यूब	मिमी	¢28*2
स्टेनलेस स्टील	मिमी	¢28*1.5
हल्के मिश्र धातु की एनील्ड गोल ट्यूब	मिमी	¢30*3
माइल्ड स्टील वर्गाकार ट्यूब	मिमी	20201.5
माइल्ड स्टील आयताकार ट्यूब	मिमी	25151.5
हल्के स्टील की गोल ठोस पट्टी	मिमी	¢12
हल्के स्टील की चौकोर ठोस पट्टी	मिमी	12*12
न्यूनतम. झुकने की त्रिज्या	मिमी	20
अधिकतम. झुकने की त्रिज्या (मानक)	मिमी	180
सिर का ऊपरी भाग (केंद्र में झुकने पर)	मिमी	600
सिर की ऊंचाई (केंद्र में झुकने पर)	मिमी	300
झुकने के केंद्र की ऊंचाई (फर्श से)	मिमी	950
अधिकतम. पीओबी पोजिशनर के अंदर बार मार्ग	मिमी	50
क्लैंपिंग समायोज्य स्ट्रोक	मिमी	0-66
कंधे समायोज्य स्ट्रोक	मिमी	256
मैंड्रेल रिट्रैक्शन एडजस्टेबल स्ट्रोक	मिमी	0-45
अधिकतम. झुकने वाला कोण	°	190°
प्रभावी दूरी के माध्यम से	मिमी	3200
झुकने की गति(अधिकतम)	°/सेकंड	180
अधिकतम. घूर्णन गति (अक्ष Z)	°/सेकंड	280
अधिकतम. फीडिंग गति (अक्ष X.)	मिमी/सेकंड	1000
झुकने वाले कोण की परिशुद्धता	°	±0.10
घूर्णन कोण परिशुद्धता - अक्ष Z	°	±0.10
स्थानांतरण परिशुद्धता - अक्ष X	मिमी	±0.10
झुकने वाली सर्वो मोटर शक्ति	किलोवाट	2
रोटेशन सर्वो मोटर पावर	किलोवाट	0.4
सर्वो मोटर पावर फीडिंग	किलोवाट	0.4
सिस्टम मोटर पावर	किलोवाट	2.2
अधिकतम. दबाव	एमपीए	16
एलडब्ल्यूएच (पैकेजिंग आयाम)	मिमी	42006501300
मशीन वजन	T	लगभग 1.5

हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम	उत्पादक
हाइड्रोलिक मोटर	जर्मनी सीमेंस(बीड)या रनमाली
हाइड्रोलिक पंप	वूशी तुओली
हाइड्रोलिक वाल्व	जापान युकेन(आयातित)
ऑयल वे बोर्ड	ताइवान शांघोंग (आयातित)
सिलेंडर	शंघाई क़िफ़ान
तेल ट्यूब	ZHEJIANG
टच स्क्रीन	ताइवान वेनव्यू(आयातित)
पीएलसी	जापान मित्सुबिशी(आयातित)
कोण नियंत्रक	जापान नेमिकॉन(आयातित)
बिजली स्विच करें	ताइवान मिंगवेई
रोटेटिंग/फीडिंग सर्वो मोटर	जापान मित्सुबिशी(आयातित)
ट्रांसफार्मर	वुक्सी ज़िन्यू
