मशीन विशेषता

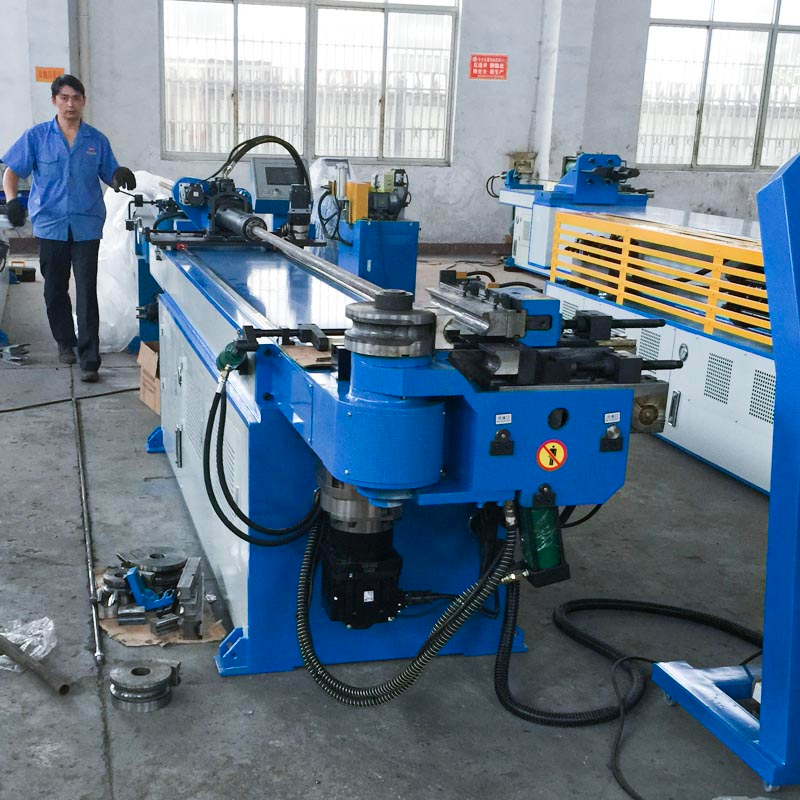

GM-SB-63CNC श्रृंखला संख्यात्मक नियंत्रण एकल-हेड पाइप झुकने वाली मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जिसे मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत किया गया है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा को इनपुट, स्टोर, और प्रदर्शित कर सकती है, औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत गतियों के Y, B, C तीन निर्देशांक फुल-ऑटो मैन्ड्रेल को महसूस कर सकते हैं या तेजी से झुकने से मंडराने लग सकते हैं। , सीएनसी मशीन भी उन्नत कार्यों के साथ, जैसे कि स्प्रिंग बैक मुआवजे को झुकने वाले घटक, त्रुटियों को स्वयं निदान, मेमोरी स्टोर को पावर ऑफ और सुरक्षा संरक्षण के बाद। पाइप झुकने (सी अक्ष), पाइप घूर्णन (बी अक्ष), और पाइप खिला (वाई अक्ष) सर्वोमोटर द्वारा चलाए जाते हैं। उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने मशीन दुनिया में प्रथम श्रेणी के पाइप प्रसंस्करण मशीन बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 3 63 * 3 |
स्टेनलेस स्टील | मिमी | 2 63 * 2 |
हल्के स्टील वर्ग ट्यूब | मिमी | 50 * 50 * 2.5 |
हल्के स्टील आयताकार ट्यूब | मिमी | 50 * 45 * 2.5 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠ 25 |
हल्के स्टील वर्ग ठोस बार | मिमी | २० * २० |
मिन। झुकने त्रिज्या | मिमी | 25 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 300 |
समायोज्य स्ट्रोक clamping | मिमी | 0-136 |
समायोज्य स्ट्रोक | मिमी | 300 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-136 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 3600 |
झुकने की गति (अधिकतम) | ° / सेकंड | 110 |
रोटेशन की गति (अक्ष Z) | ° / सेकंड | 160 |
खिला गति (अक्ष एक्स) | मिमी / सेकंड | 800 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
झुकने इमदादी मोटर शक्ति | किलोवाट | 7 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 1 |
खिला इमदादी मोटर पावर | किलोवाट | 1 |
सिस्टम मोटर पावर | किलोवाट | 5.5 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 4900 * 1200 * 1350 |
मशीन वजन | T | 3.2 के बारे में |
मुख्य तकनीकी पैरामीटर
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
इमदादी मोटर को घुमा / खिला / झुकाना | जापान मित्सुबिशी its आयातित （ |
contactor | श्नाइडर |
टूलींग के नमूने
