GM-140CNC
GMACC
8462219000
मशीन विशेषता
श्रृंखला को विशेष रूप से पेशेवर विश्व बाजार की आवश्यकताओं के लिए अनुकूलित किया गया था। सभी भाग, संरचना और चरित्र यूरोप से मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के पेशेवर, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए पेशेवर अनुभव और चित्र योजनाएं मशीनों की प्रणालियों के उन्नयन के लिए सटीक और आकर्षक प्रदर्शन लाती हैं।

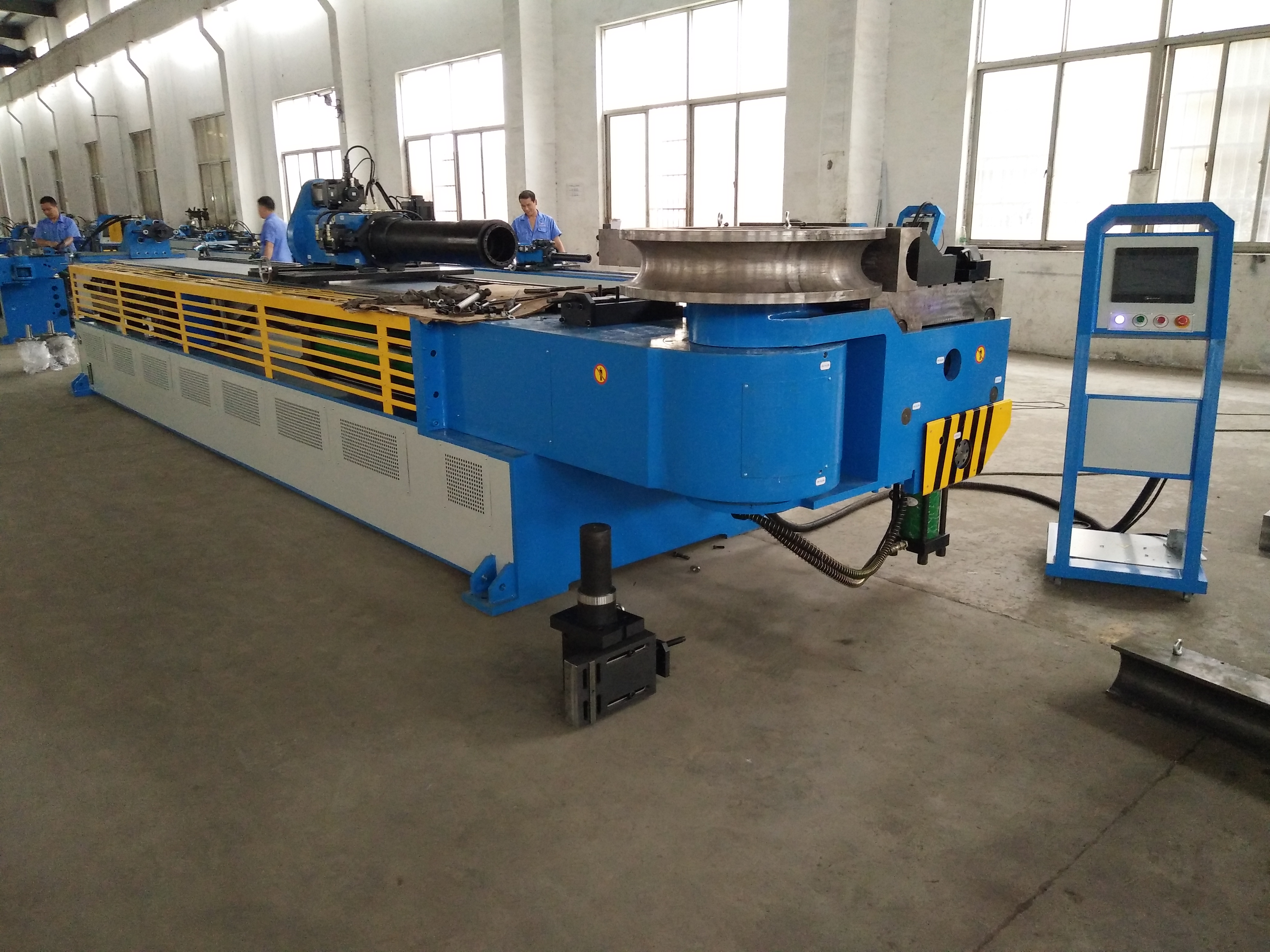

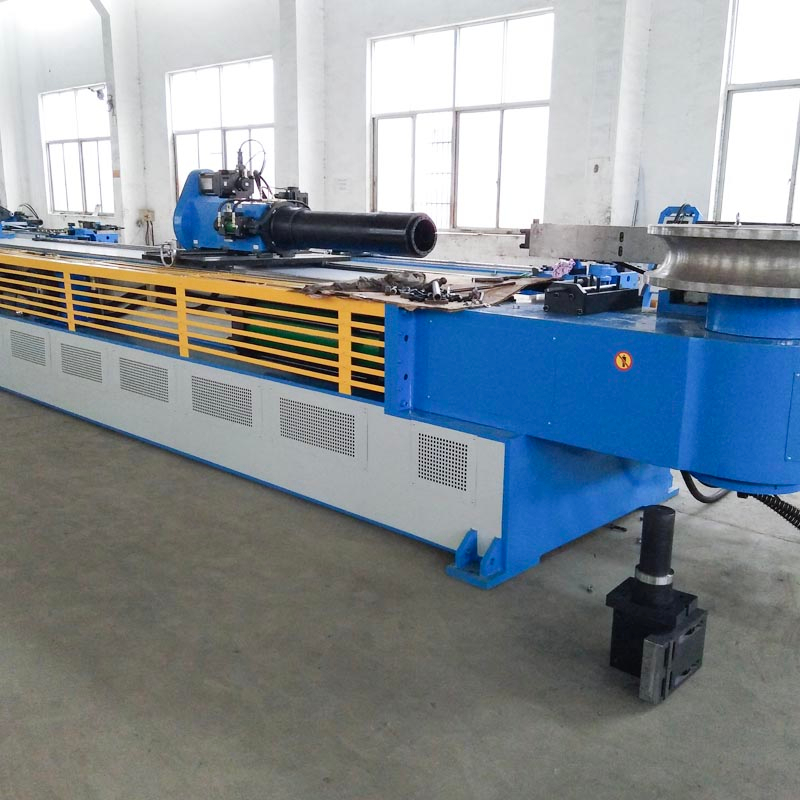

जीएम-एसबी-सीएनसी श्रृंखला सीएनसी सिंगल हेड बेंडर उन्नत इतालवी तकनीक के साथ हमारी तकनीक का एक संयोजन है, जो मशीन, हाइड्रोलिक और इलेक्ट्रिक पावर के साथ संयुक्त है। यह श्रृंखला VDU टच स्क्रीन ऑपरेशन पैनल को गोद लेती है, जो विभिन्न झुकने वाले डेटा और अनुक्रमों को इनपुट, स्टोर और प्रदर्शित कर सकता है। औद्योगिक कंप्यूटर के सटीक नियंत्रण के तहत Y, B, C तीन गति निर्देशांक पूरी तरह से स्वचालित मैंड्रिल खोलने और बंद करने या तेजी से झुकने के लिए मैन्ड्रेल क्लचिंग प्राप्त कर सकते हैं, सीएनसी मशीन में उन्नत विशेषताएं जैसे कि झुकने वाला प्रतिपूर्ति मुआवजा, त्रुटि स्व-नैदानिक अलार्म, बिजली की विफलता, सुरक्षा सुरक्षा के बाद स्मृति भंडारण स्वचालित स्नेहन। उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता और एकीकृत डिजाइन सीएनसी पाइप झुकने की मशीन को विश्व स्तरीय पाइप प्रसंस्करण मशीन बनाते हैं।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠140*12 |
स्टेनलेस स्टील | मिमी | ￠140*6 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | ￠140*14 |
हल्के स्टील वर्ग ट्यूब | मिमी | 110 *110 *3 |
हल्के स्टील आयताकार ट्यूब | मिमी | 115 *105*3 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠75 |
हल्के स्टील वर्ग ठोस बार | मिमी | 65*65 |
मिन। झुकने त्रिज्या | मिमी | 50 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 600 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 730 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 780 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1245 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 90 |
समायोज्य स्ट्रोक clamping | मिमी | 0-165 |
समायोज्य स्ट्रोक | मिमी | 500 |
मेंडल रिट्रेक्शन एडजस्टेबल स्ट्रोक | मिमी | 0-260 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
वेंrप्रभावी दूरी | मिमी | 5200 |
झुकने की गति (अधिकतम) | ° / सेकंड | 12 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 120 |
मैक्स।चाराआईएनजी गति (एक्स एक्स) | मिमी / सेकंड | 400 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 3 |
खिला इमदादी मोटर पावर | किलोवाट | 3 |
सिस्टम मोटरशक्ति | किलोवाट | 18.5 |
हाइड्रोलिकपंप आयतन | L | 45 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 6500 *200० * १350 |
मशीन वजन | T | 9 के बारे में |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस（बीड）या रनमाली |
हाइड्रोलिक पंप | युवायुकेन/ वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन（आयातित） |
तेल रास्ता बोर्ड | ताइवान शांघोंग（आयातित） |
सिलेंडर | शंघाईQifan |
टच स्क्रीन | ताइवानWEinview（आयातित) |
पीएलसी | जापान मित्सुबिशी（आयातित） |
कोण नियंत्रक | जापान नेमिकॉन（आयातित） |
बिजली स्विच करें | ताइवान मिंगवेई |
सर्वो मोटर को घुमाने / खिलाने | जापान मित्सुबिशी（आयातित） |
ट्रांसफार्मर | वूशी Xinyu |
contactor | श्नाइडर |
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 12 140 * 12 |
स्टेनलेस स्टील | मिमी | 6 140 * 6 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | 14 140 * 14 |
हल्के स्टील वर्ग ट्यूब | मिमी | ११० * ११० * ३ |
हल्के स्टील आयताकार ट्यूब | मिमी | 115 * 105 * 3 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠ 75 |
हल्के स्टील वर्ग ठोस बार | मिमी | ६५ * ६५ |
मिन। झुकने त्रिज्या | मिमी | 50 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 600 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 730 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 780 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1245 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 90 |
समायोज्य स्ट्रोक clamping | मिमी | 0-165 |
समायोज्य स्ट्रोक | मिमी | 500 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-260 है |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 5200 |
झुकने की गति (अधिकतम) | ° / सेकंड | 12 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 120 |
मैक्स। खिला गति (अक्ष एक्स) | मिमी / सेकंड | 400 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 3 |
खिला इमदादी मोटर पावर | किलोवाट | 3 |
सिस्टम मोटर पावर | किलोवाट | 18.5 |
हाइड्रोलिक पंप की मात्रा | L | 45 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 6500 * 2000 * 1350 |
मशीन वजन | T | 9 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | युसी युकेन / वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
सर्वो मोटर को घुमाने / खिलाने | जापान मित्सुबिशी its आयातित （ |
ट्रांसफार्मर | वूशी Xinyu |
contactor | श्नाइडर |
झुकने के नमूने
टूलींग के नमूने
