मशीन विशेषता
श्रृंखला को विशेष रूप से पेशेवर विश्व बाजार की आवश्यकताओं के लिए अनुकूलित किया गया था। सभी भाग, संरचना और चरित्र यूरोप से मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के पेशेवर, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए पेशेवर अनुभव और चित्र योजनाएं मशीनों की प्रणालियों के उन्नयन के लिए सटीक और आकर्षक प्रदर्शन लाती हैं।

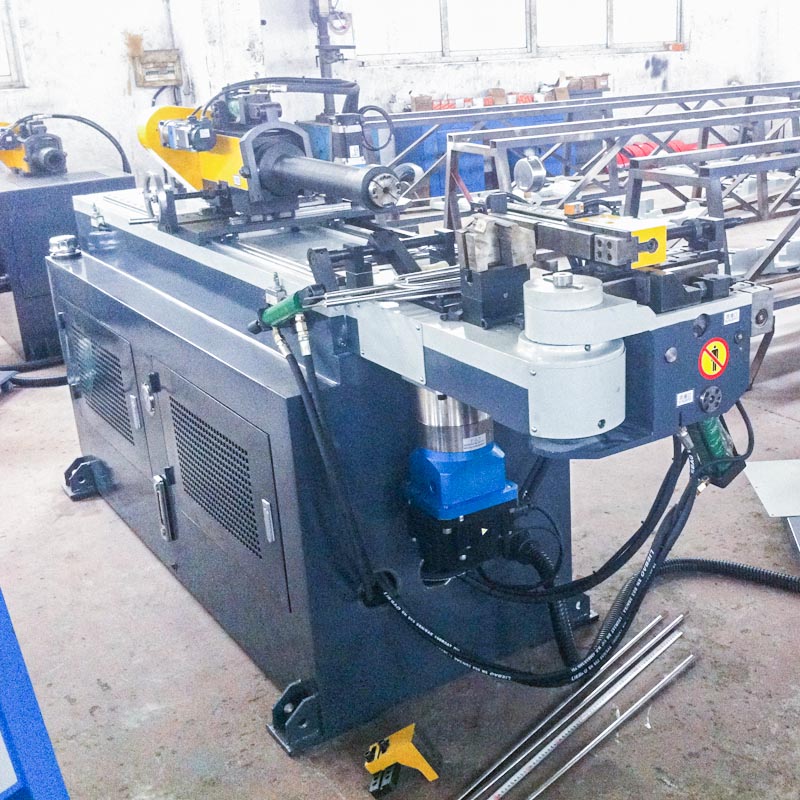

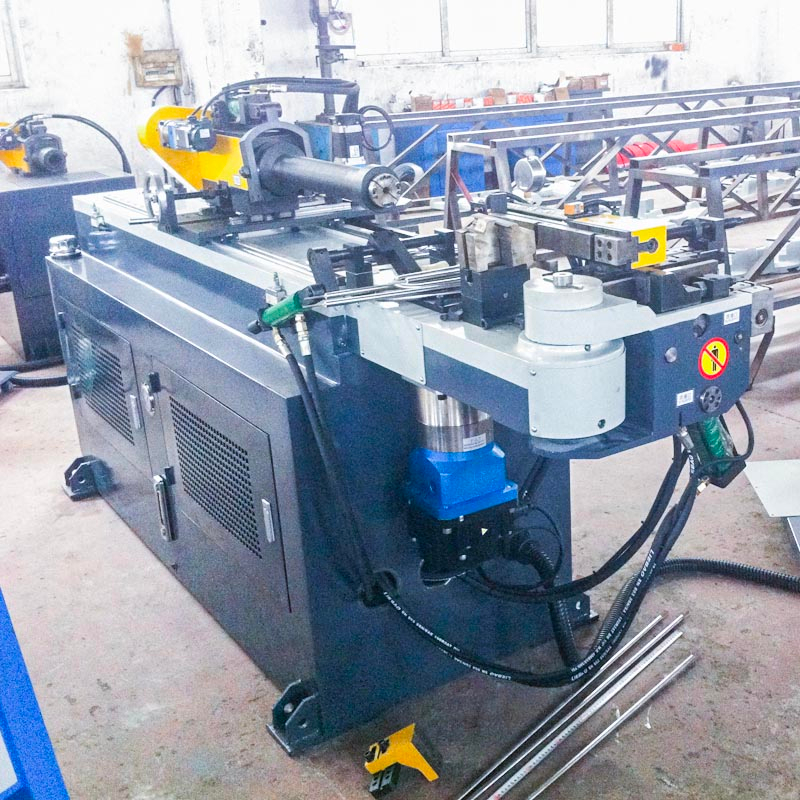

जीएम-एसबी-सीएनसी श्रृंखला संख्यात्मक नियंत्रण एकल-सिर पाइप झुकने मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जो मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत है। यह श्रृंखला VDU टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को इनपुट, स्टोर और प्रदर्शित कर सकता है। औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत वाई, बी, सी तीन गति के निर्देशांक तेजी से झुकने पर पूरी तरह से ऑटो-खराद या खराद का एहसास कर सकते हैं, उन्नत कार्यों के साथ सीएनसी मशीन भी, जैसे कि स्प्रिंग बैक मुआवजे को झुकने वाले घटक, त्रुटियां स्वयं निदान अलार्म, मेमोरी स्टोर। बिजली बंद होने के बाद, उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने मशीन दुनिया में प्रथम श्रेणी के पाइप प्रसंस्करण मशीन बनाते हैं।
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 2 28 * 2 |
स्टेनलेस स्टील | मिमी | 1.5 28 * 1.5 |
प्रकाश मिश्र धातु annealed दौर ट्यूब | मिमी | 3 30 * 3 |
हल्के स्टील वर्ग ट्यूब | मिमी | 20 * 20 * 1.5 |
हल्के स्टील आयताकार ट्यूब | मिमी | 25 * 15 * 1.5 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠ १२ |
हल्के स्टील वर्ग ठोस बार | मिमी | १२ * १२ |
मिन। झुकने त्रिज्या | मिमी | 20 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 180 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 600 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 300 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 950 |
मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला | मिमी | 50 |
समायोज्य स्ट्रोक clamping | मिमी | 0-66 |
समायोज्य स्ट्रोक | मिमी | 256 |
मेंडल रिट्रेक्शन समायोज्य स्ट्रोक | मिमी | 0-45 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 3200 |
झुकने की गति (अधिकतम) | ° / सेकंड | 180 |
मैक्स। रोटेशन की गति (अक्ष Z) | ° / सेकंड | 280 |
मैक्स। खिला गति (अक्ष एक्स) | मिमी / सेकंड | 1000 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
रोटेशन कोण परिशुद्धता - अक्ष Z | ° | ± 0.10 |
स्थानांतरण परिशुद्धता - अक्ष एक्स | मिमी | ± 0.10 |
झुकने इमदादी मोटर पावर | किलोवाट | 2 |
रोटेशन इमदादी मोटर पावर | किलोवाट | 0.4 |
खिला इमदादी मोटर पावर | किलोवाट | 0.4 |
सिस्टम मोटर पावर | किलोवाट | 2.2 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 4200 * 650 * 1300 |
मशीन वजन | T | 1.5 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） या रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
तेल की नली | Zhejiang |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
सर्वो मोटर को घुमाने / खिलाने | जापान मित्सुबिशी its आयातित （ |
ट्रांसफार्मर | वूशी Xinyu |
झुकने के नमूने
टूलींग के नमूने
