उत्पाद वर्णन
पूर्ण हाइड्रोलिक ड्राइव, पीएलसी को टच स्क्रीन या टेक्स्ट पाइप झुकने वाली मशीन से नियंत्रित किया जाता है, जो पाइप क्लैंपिंग, गाइड मोल्ड, मैंड्रेल, क्रीज-प्रतिरोधी, सहायक पुशिंग, पाइप झुकने आदि उपकरणों से सुसज्जित है। हाइड्रोलिक ऑपरेशन के तहत, यह पेशेवर, उच्च गति और किफायती यूरोपीय पाइप झुकने वाली मशीन सामान्य और असामान्य दोनों आकार के धातु पाइपों को विभिन्न आयामों में मोड़ सकती है और झुकने वाले कोणों को उच्च परिशुद्धता वाले आयातित एनकोडर द्वारा नियंत्रित किया जाता है जो इस मशीन की उच्च परिशुद्धता सुनिश्चित करता है।
| नाम | इकाई | पैरामीटर |
| हल्के स्टील की गोल ट्यूब | मिमी | 63*4 |
| स्टेनलेस स्टील | मिमी | 63*3 |
| हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | 63*6 |
| माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 50*50*3 |
| माइल्ड स्टील आयताकार ट्यूब | मिमी | 50*45*3 |
| हल्के स्टील की गोल ठोस पट्टी | मिमी | 30 |
| हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 25*25 |
| न्यूनतम. झुकने की त्रिज्या | मिमी | 25 |
| अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 300 |
| सिर का ऊपरी हिस्सा (केंद्र में झुकने पर) | मिमी | 760 |
| मोल्ड केंद्र की ऊंचाई | मिमी | 60 |
| झुकने के केंद्र की ऊंचाई (फर्श से) | मिमी | 1016 |
| अधिकतम. झुकने वाला कोण | ° | 190° |
| प्रभावी दूरी के माध्यम से | मिमी | 3500 |
| झुकने की गति(अधिकतम) | °/सेकंड | 30 |
| झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
| सिस्टम मोटर पावर | किलोवाट | 5.5 |
| हाइड्रोलिक पंप वॉल्यूम | L | 19 |
| अधिकतम. दबाव | एमपीए | 16 |
| एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 4500*1200*1350 |
| मशीन वजन | T | 3.0 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
| नाम | उत्पादक |
| हाइड्रोलिक मोटर | जर्मनी सीमेंस(बीड)या रनमाली |
| हाइड्रोलिक पंप | वूशी तुओली |
| हाइड्रोलिक वाल्व | जापान युकेन(आयातित) |
| ऑयल वे बोर्ड | ताइवान शांघोंग (आयातित) |
| सिलेंडर | शंघाई क़िफ़ान |
| टच स्क्रीन | ताइवान वेनव्यू(आयातित) |
| पीएलसी | जापान मित्सुबिशी(आयातित) |
| कोण नियंत्रक | जापान नेमिकॉन(आयातित) |
| बिजली स्विच करें | ताइवान मिंगवेई |
| contactor | श्नाइडर |

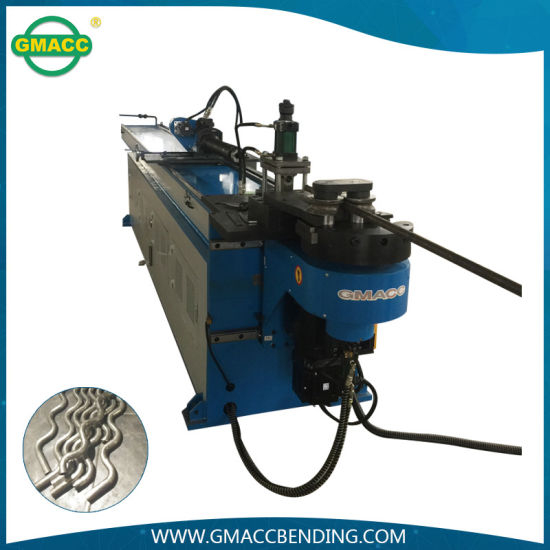

मॉडल: जीएम-एसबी-63एनसीबी (मशीन फोटो केवल आपके संदर्भ के लिए)
झुकना मरना क्लैंप डाई दबाव मरो
खराद का धुरा वाइपर डाई (वैकल्पिक)
