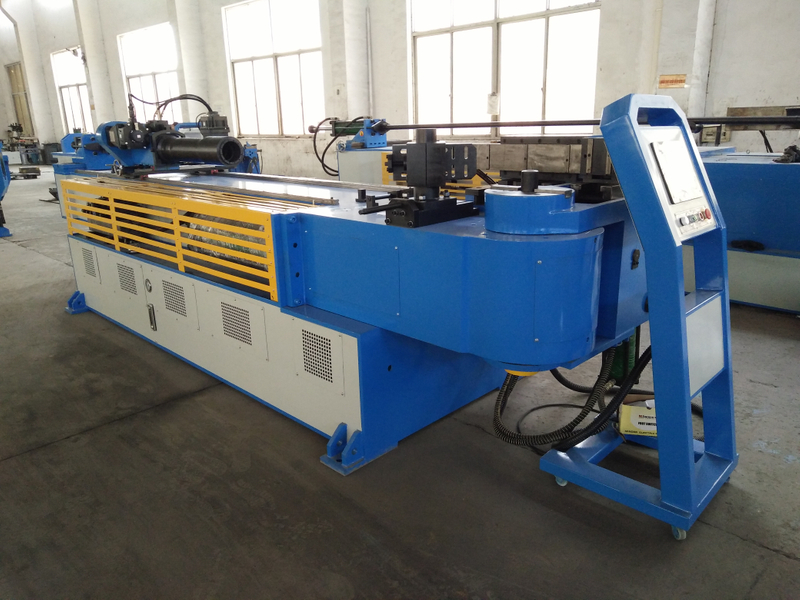

सरल स्वचालित स्टील पाइप बेंडर जीएम-एसबी -100 सीएनसी

श्रृंखला को विशेष रूप से पेशेवर विश्व बाजार की आवश्यकताओं के लिए अनुकूलित किया गया था। सभी भाग, संरचना और चरित्र यूरोप से मैकेनिकल इंजीनियरिंग के मानक के समान हैं। ज्ञात कंपनियों के पेशेवर, इलेक्ट्रॉनिक, हाइड्रोलिक और मैकेनिकल के लिए पेशेवर अनुभव और चित्र योजनाएं मशीनों की प्रणालियों के उन्नयन के लिए सटीक और आकर्षक प्रदर्शन लाती हैं।
उपलब्धता स्थिति:
मात्रा:
  • GM-100CNC

  • GMACC

  • 8462219000

मशीन विशेषता

स्टील 3 रोलर पाइप झुकने वाली मशीन GM-SB-100CNC

जीएम-एसबी-सीएनसी श्रृंखलासंख्यात्मक नियंत्रण एकल-सिर पाइप झुकने वाली मशीन हमारी तकनीक और उन्नत इतालवी तकनीक के साथ संयोजन से उत्पाद है, जिसे मशीन, हाइड्रोलिक और बिजली के साथ एकीकृत किया गया है। यह श्रृंखला VDU ​​टच स्क्रीन ऑपरेटिंग पैनल को अपनाती है, जो विभिन्न झुकने वाले डेटा और ऑर्डर को इनपुट, स्टोर और प्रदर्शित कर सकता है। औद्योगिक कंप्यूटर द्वारा सटीक नियंत्रण के तहत वाई, बी, सी तीन गति के निर्देशांक तेजी से झुकने पर या पूरी तरह से खराद का धुरा का एहसास कर सकते हैं, उन्नत कार्यों के साथ सीएनसी मशीन भी, जैसे कि स्प्रिंग बैक मुआवजा देने वाले घटक, त्रुटियां स्वयं निदान अलार्म, मेमोरी स्टोर। बिजली बंद होने के बाद, स्वचालित स्नेहन और सुरक्षा संरक्षण। उन्नत प्रौद्योगिकी, उच्च स्वचालन विश्वसनीयता, एकीकृत डिजाइन सभी सीएनसी पाइप झुकने मशीन दुनिया में प्रथम श्रेणी के पाइप प्रसंस्करण मशीन बनाते हैं।

मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

100*8

स्टेनलेस स्टील

मिमी

100*5

प्रकाश मिश्र धातु annealed दौर ट्यूब

मिमी

100*10

हल्के स्टील वर्ग ट्यूब

मिमी

70 *70 *6

हल्के स्टील आयताकार ट्यूब

मिमी

75 *65*6

हल्के स्टील के गोल ठोस पट्टी

मिमी

40

हल्के स्टील वर्ग ठोस बार

मिमी

35*35

मिन। झुकने त्रिज्या

मिमी

40

मैक्स। झुकने त्रिज्या (मानक)

मिमी

400

सिर की अधिकता (झुकने केंद्र पर)

मिमी

460

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

610

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

1140

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

70

समायोज्य स्ट्रोक clamping

मिमी

0-140

समायोज्य स्ट्रोक

मिमी

350

मेंडल रिट्रेक्शन समायोज्य स्ट्रोक

मिमी

0-150

मैक्स। झुकने वाला कोण

°

190 °

वेंrप्रभावी दूरी

मिमी

4000

झुकने की गति (अधिकतम)

° / सेकंड

25

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

160

मैक्स।चाराआईएनजी गति (एक्स एक्स)

मिमी / सेकंड

500

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

रोटेशन इमदादी मोटर पावर

किलोवाट

1.5

खिला इमदादी मोटर पावर

किलोवाट

1.5

सिस्टम मोटरशक्ति

किलोवाट

11

हाइड्रोलिकपंप आयतन

L

30

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

5300 *135० * १200

मशीन वजन

T

4.8 के बारे में


Øहाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens बीइड) या रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंगआयातित

सिलेंडर

शंघाईQifan

टच स्क्रीन

ताइवानWEinviewआयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान मिंगवेई

सर्वो मोटर को घुमाने / खिलाने

जापान मित्सुबिशी its आयातित (

contactor

श्नाइडर

पोर्टेबल पाइप झुकने वाली मशीन

मुख्य तकनीकी पैरामीटर

नाम

इकाई

पैरामीटर

हल्के स्टील की गोल ट्यूब

मिमी

8 100 * 8

स्टेनलेस स्टील

मिमी

5 100 * 5

प्रकाश मिश्र धातु annealed दौर ट्यूब

मिमी

10 100 * 10

हल्के स्टील वर्ग ट्यूब

मिमी

70 * 70 * 6

हल्के स्टील आयताकार ट्यूब

मिमी

५ * ६५ * ६

हल्के स्टील के गोल ठोस पट्टी

मिमी

¢ ४०

हल्के स्टील वर्ग ठोस बार

मिमी

३५ * ३५

मिन। झुकने त्रिज्या

मिमी

40

मैक्स। झुकने त्रिज्या (मानक)

मिमी

400

सिर की अधिकता (झुकने केंद्र पर)

मिमी

460

सिर की ऊंचाई (झुकने केंद्र पर)

मिमी

610

झुकने केंद्र ऊंचाई (मंजिल से)

मिमी

1140

मैक्स। P.O.B के अंदर बार मार्ग। स्थिति करनेवाला

मिमी

70

समायोज्य स्ट्रोक clamping

मिमी

0-140 है

समायोज्य स्ट्रोक

मिमी

350

मेंडल रिट्रेक्शन समायोज्य स्ट्रोक

मिमी

0-150 है

मैक्स। झुकने वाला कोण

°

190 °

प्रभावी दूरी के माध्यम से

मिमी

4000

झुकने की गति (अधिकतम)

° / सेकंड

25

मैक्स। रोटेशन की गति (अक्ष Z)

° / सेकंड

160

मैक्स। खिला गति (अक्ष एक्स)

मिमी / सेकंड

500

झुकने कोण परिशुद्धता

°

± 0.10

रोटेशन कोण परिशुद्धता - अक्ष Z

°

± 0.10

स्थानांतरण परिशुद्धता - अक्ष एक्स

मिमी

± 0.10

रोटेशन इमदादी मोटर पावर

किलोवाट

1.5

खिला इमदादी मोटर पावर

किलोवाट

1.5

सिस्टम मोटर पावर

किलोवाट

11

हाइड्रोलिक पंप की मात्रा

L

30

मैक्स। दबाव

एमपीए

16

एल * डब्ल्यू * एच (पैकेजिंग आयाम)

मिमी

5300 * 1350 * 1200

मशीन वजन

T

4.8 के बारे में


हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास

नाम

उत्पादक

हाइड्रोलिक मोटर

जर्मनी सीमेंस Siemens बीइड) या रनमाली

हाइड्रोलिक पंप

वूशी टुली

हाइड्रोलिक वाल्व

जापान युकेन Yuk आयातित (

तेल रास्ता बोर्ड

ताइवान शांघोंग ed आयातित (

सिलेंडर

शंघाई Qifan

टच स्क्रीन

ताइवान वेनव्यू ed आयातित)

पीएलसी

जापान मित्सुबिशी its आयातित (

कोण नियंत्रक

जापान नेमिकॉन Nem आयातित (

बिजली स्विच करें

ताइवान मिंगवेई

सर्वो मोटर को घुमाने / खिलाने

जापान मित्सुबिशी its आयातित (

contactor

श्नाइडर


झुकने के नमूने

图片 २

टूलींग के नमूने

图片 २
