GM-100NCB
GMACC
8462219000
मशीन विशेषता

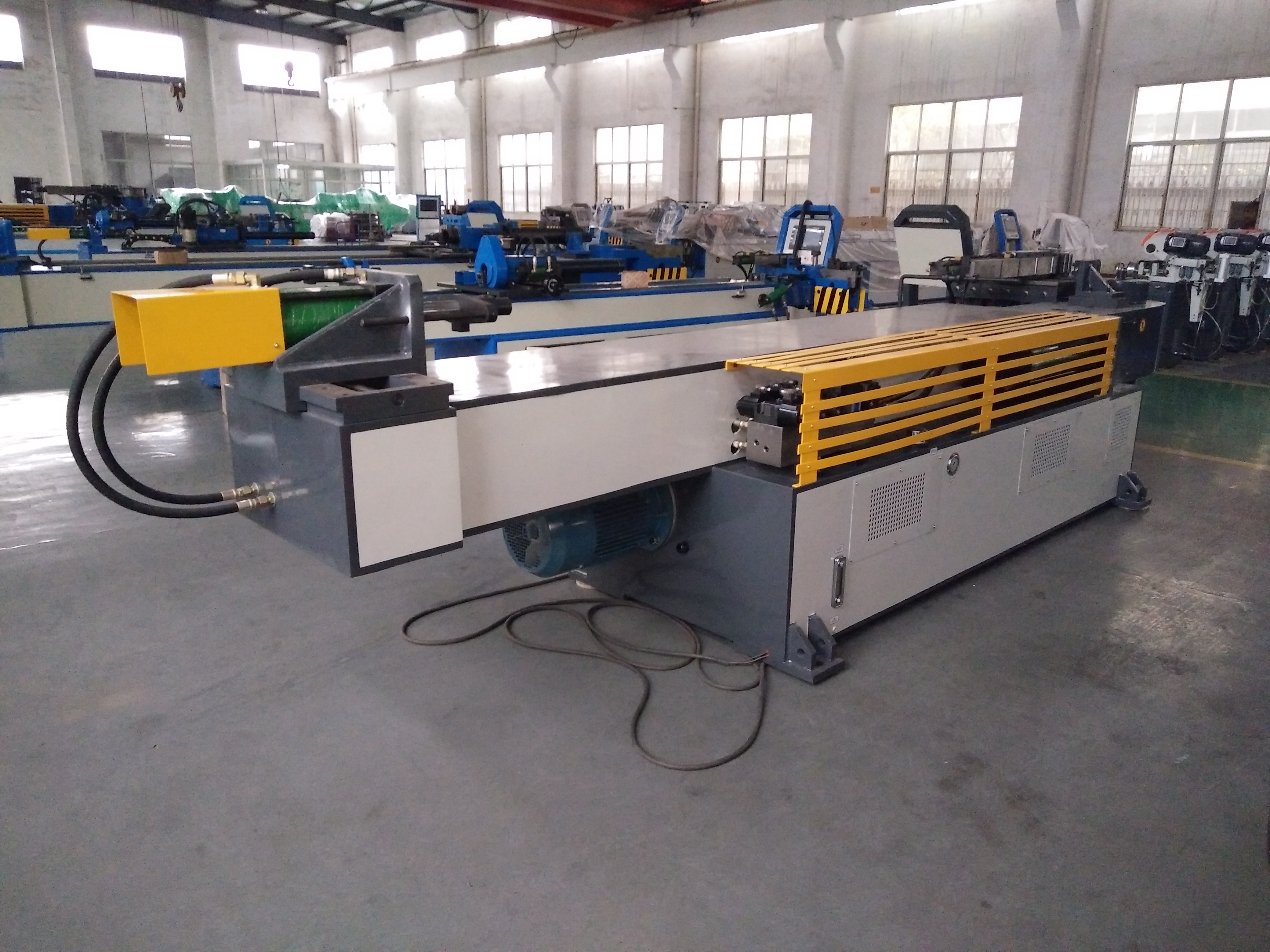

स्वचालित पाइप झुकने वाली मशीन जीएम-एसबी -100 एनसीबी के लिए तकनीकी पैरामीटर और कॉन्फ़िगरेशन
पूर्ण हाइड्रोलिक ड्राइव, टच स्क्रीन या टेक्स्ट पाइप बेंडर के साथ पीएलसी नियंत्रण, पाइप क्लैंप, गाइड डाई, मैंड्रेल, शिकन प्रतिरोध, सहायक धक्का, मोड़ पाइप और इतने पर सुसज्जित है। हाइड्रोलिक ऑपरेशन के तहत, पेशेवर, उच्च गति और किफायती यूरोपीय पाइप शराबी विभिन्न आकारों के सामान्य आकार और असामान्य आकार की धातु को मोड़ सकता है, और झुकने कोण को उच्च परिशुद्धता आयातित एनकोडर द्वारा नियंत्रित किया जाता है, इस प्रकार मशीन की उच्च परिशुद्धता सुनिश्चित करता है।
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | ￠100*8 |
हल्के स्टील वर्ग ट्यूब | मिमी | 70 *70 *6 |
हल्के स्टील आयताकार ट्यूब | मिमी | 75*65 *6 |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠45 |
हल्के स्टील वर्ग ठोस बार | मिमी | 40*40 |
मिन। झुकने त्रिज्या | मिमी | 40 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 400 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 460 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 610 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1140 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
वेंrप्रभावी दूरी | मिमी | 4000 |
झुकने की गति (अधिकतम) | ° / सेकंड | 25 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
सिस्टम मोटरशक्ति | किलोवाट | 11 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 5300 *135० * १200 |
मशीन वजन | T | 4.5 के बारे में |
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） / रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग（आयातित） |
सिलेंडर | शंघाईQifan |
टच स्क्रीन | ताइवानWEinview（आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
ट्रांसफार्मर | वूशी Xinyu |
contactor | श्नीडर |
मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 8 100 * 8 |
हल्के स्टील वर्ग ट्यूब | मिमी | 70 * 70 * 6 |
हल्के स्टील आयताकार ट्यूब | मिमी | ५ * ६५ * ६ |
हल्के स्टील के गोल ठोस पट्टी | मिमी | ￠ 45 |
हल्के स्टील वर्ग ठोस बार | मिमी | ४० * ४० |
मिन। झुकने त्रिज्या | मिमी | 40 |
मैक्स। झुकने त्रिज्या (मानक) | मिमी | 400 |
सिर की अधिकता (झुकने केंद्र पर) | मिमी | 460 |
सिर की ऊंचाई (झुकने केंद्र पर) | मिमी | 610 |
झुकने केंद्र ऊंचाई (मंजिल से) | मिमी | 1140 |
मैक्स। झुकने वाला कोण | ° | 190 ° |
प्रभावी दूरी के माध्यम से | मिमी | 4000 |
झुकने की गति (अधिकतम) | ° / सेकंड | 25 |
झुकने कोण परिशुद्धता | ° | ± 0.10 |
सिस्टम मोटर पावर | किलोवाट | 11 |
मैक्स। दबाव | एमपीए | 16 |
एल * डब्ल्यू * एच (पैकेजिंग आयाम) | मिमी | 5300 * 1350 * 1200 |
मशीन वजन | T | 4.5 के बारे में |
हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस Siemens बीइड） / रनमाली |
हाइड्रोलिक पंप | वूशी टुली |
हाइड्रोलिक वाल्व | जापान युकेन Yuk आयातित （ |
तेल रास्ता बोर्ड | ताइवान शांघोंग ed आयातित （ |
सिलेंडर | शंघाई Qifan |
टच स्क्रीन | ताइवान वेनव्यू ed आयातित) |
पीएलसी | जापान मित्सुबिशी its आयातित （ |
कोण नियंत्रक | जापान नेमिकॉन Nem आयातित （ |
बिजली स्विच करें | ताइवान मिंगवेई |
ट्रांसफार्मर | वूशी Xinyu |
contactor | श्नीडर |
झुकने के नमूने
टूलींग के नमूने
