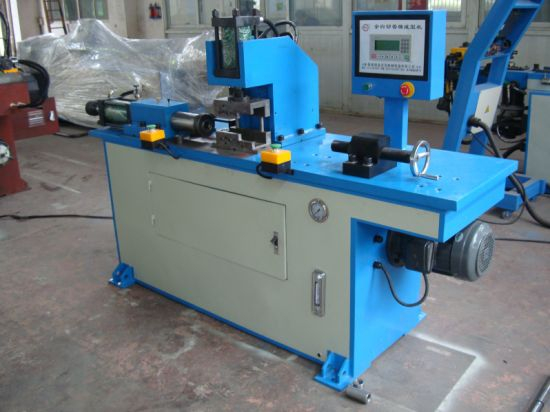

GM-38 एंड फॉर्मिंग मशीन एक प्रकार की उच्च दक्षता वाली, पूर्ण-ऑटो मशीन है। इसे एक ही समय में तेल और बिजली द्वारा नियंत्रित किया जाता है। यह पाइपों को छोटा, बड़ा या कुंद कर सकता है। संसाधित आकृतियों में अवतल-उत्तल खंड, लंबा, सपाट, चौकोर, विस्तार, तिरछा, वी-आकार, खुला स्लॉट और अन्य शामिल हैं। ग्राहकों की पसंद के अनुसार डाई को बदला जा सकता है।
1. निर्माण
बिस्तर को वेल्डिंग के टुकड़ों, हाइड्रोलिक सिस्टम के आयात और कपड़े के इलेक्ट्रिक नियंत्रण तीन को पूरा करने के लिए इस्तेमाल किया गया। इलेक्ट्रिक पार्ट्स और हाइड्रोलिक का आयात किया जाता है।
2. डिज़ाइन सिद्धांत
इसे पीएलसी द्वारा नियंत्रित किया जाता है, हाइड्रोलिक द्वारा संचालित किया जाता है। डाइस को बदलना सरल है।
3. प्रमुख प्रदर्शन.
यह पीएलसी नियंत्रण को अपनाता है। स्थिर परिशुद्धता, उच्च गति और पूर्ण कार्य के साथ इसे संचालित करना आसान है।
5. विन्यास
ए) हाइड्रोलिक सिस्टम आयात किए जाते हैं
हाइड्रोलिक मोटर: ताइवान में निर्मित
हाइड्रोलिक पंप: ताइवान में निर्मित
हाइड्रोलिक वाल्व: ताइवान में निर्मित
ऑयल वे बोर्ड: ताइवान में निर्मित
तेल सिलेंडर: ताइवान में निर्मित
वैध रूप से आयातित ताइवान से डबल-लेयर लेमिनेटेड स्टील टयूबिंग का उपयोग किया जाता है
बी) इलेक्ट्रॉनिक पार्ट्स
बटन स्विच: ताइवान में निर्मित
फोटोइलेक्ट्रिक स्विच और इलेक्ट्रिकल: ताइवान में निर्मित
पीएलसी: ताइवान में निर्मित
| मुख्य तकनीकी पैरामीटर | इकाई | जीएम-डीबी-38बी |
| अधिकतम पाइप झुकने की क्षमता | मिमी | 38×2 |
| झुकने वाली त्रिज्या क्षेत्र | मिमी | 38~220 |
| अधिकतम झुकने वाला कोण क्षेत्र | ° | 185° |
| डबल हेड की केंद्र दूरी | मिमी | 170-1450 |
| मुख्य मोटर शक्ति | किलोवाट | 4 |
| झुकने की गति | °/सेकंड | 50 |
| पंप की तेल प्रवाह उत्पादकता | L | 17 |
| तेल प्रणाली का दबाव | एमपीए | 14 |
| क्लैंपिंग ट्रैवर्स | मिमी | 50 |
| एक बार झुकने के टुकड़े | टुकड़ा | 3 |
| तेल टैंक की क्षमता | L | 120 |
| मशीन का आयाम | मिमी | 2700×900×1350 |
| मशीन वजन | किग्रा | 2200 |
