| मात्रा: | |
|---|---|
जीएम-38एनसीबी
GMACC
8462219000
उत्पाद वर्णन

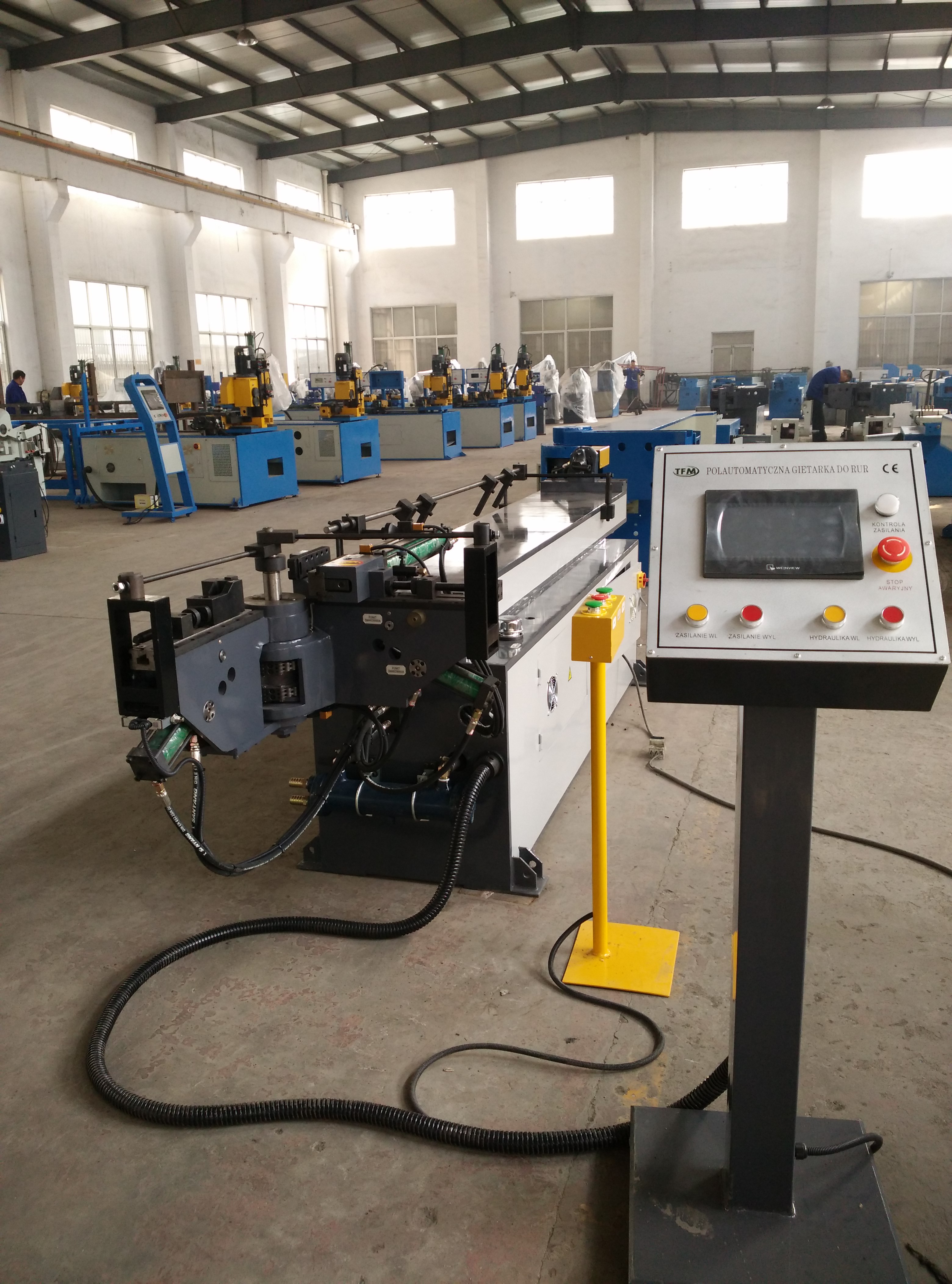

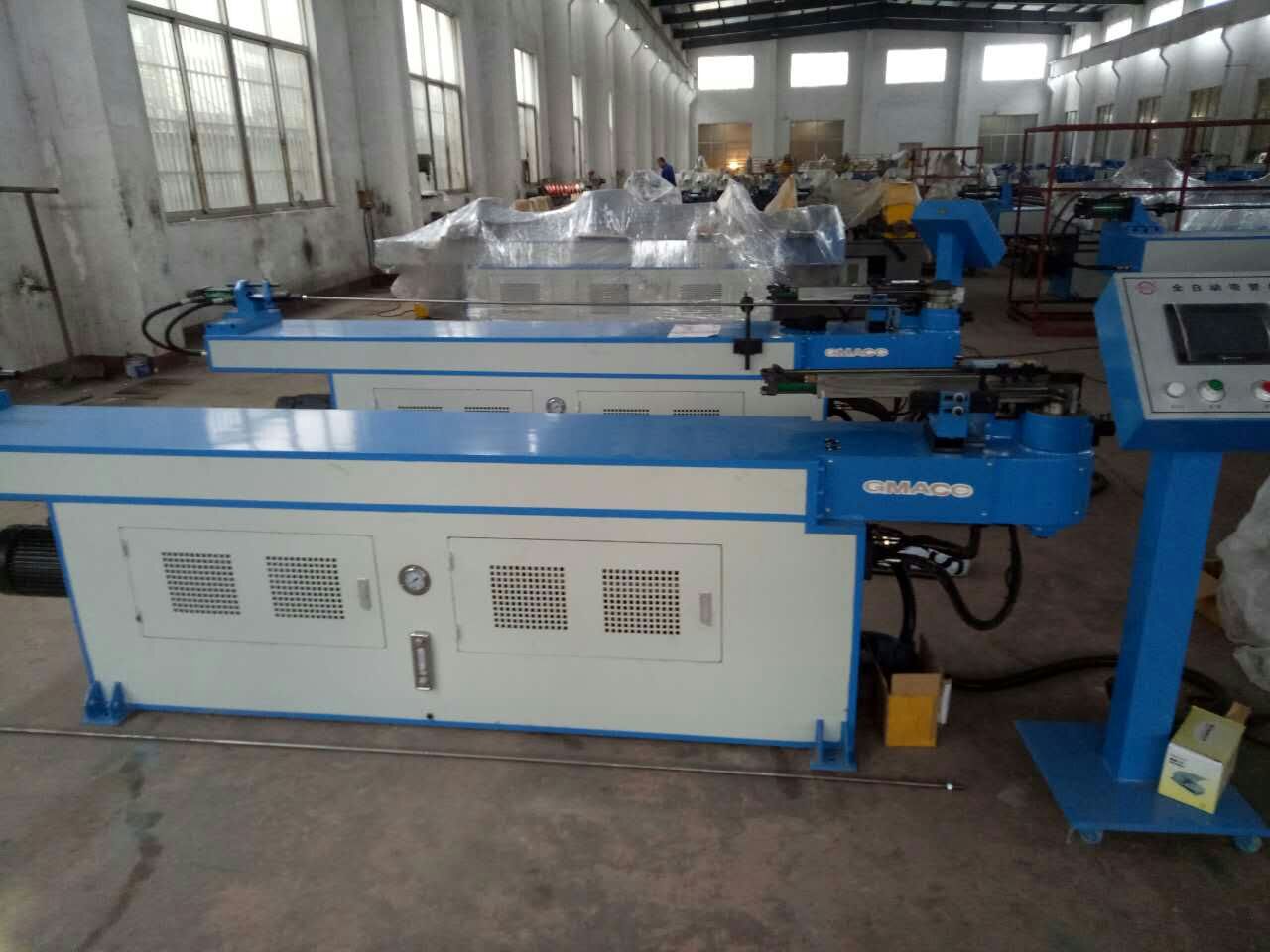

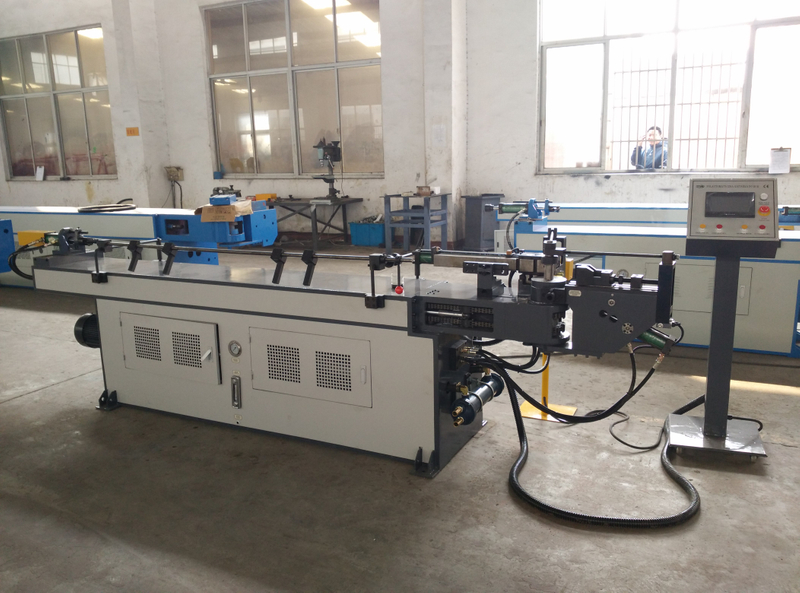

अर्ध-स्वचालित छोटी पाइप झुकने वाली मशीन GM-38NCB
Ø मशीन की विशेषता
पूर्ण हाइड्रोलिक ड्राइव, पीएलसी टच स्क्रीन या टेक्स्ट से नियंत्रित पाइप झुकने वाली मशीन, पाइप क्लैंपिंग, गाइड मोल्ड, मैंड्रेल, क्रीज़-प्रतिरोधी, असिस्ट पुशिंग, पाइप बेंडिंग आदि उपकरणों से सुसज्जित। हाइड्रोलिक ऑपरेशन के तहत, यह पेशेवर, उच्च गति और आर्थिक यूरोपीय पाइप झुकने वाली मशीन विभिन्न मोड़ सकती है आयाम सामान्य और असामान्य दोनों आकार के धातु पाइप और बीअंतिम कोणों को उच्च परिशुद्धता वाले आयातित एनकोडर द्वारा नियंत्रित किया जाता है जो इस मशीन की उच्च परिशुद्धता सुनिश्चित करता है।
Ø मुख्य तकनीकी पैरामीटर
नाम | इकाई | पैरामीटर |
हल्के स्टील की गोल ट्यूब | मिमी | 38*2 |
स्टेनलेस स्टील | मिमी | 32*2 |
हल्के मिश्र धातु की एनील्ड गोल ट्यूब | मिमी | 40*3 |
माइल्ड स्टील वर्गाकार ट्यूब | मिमी | 25*25*2 |
माइल्ड स्टील आयताकार ट्यूब | मिमी | 30*20*2 |
हल्के स्टील की गोल ठोस पट्टी | मिमी | 16 |
हल्के स्टील की चौकोर ठोस पट्टी | मिमी | 15*15 |
न्यूनतम. झुकने की त्रिज्या | मिमी | 20 |
अधिकतम. झुकने की त्रिज्या (मानक) | मिमी | 200 |
अधिकतम. झुकने वाला कोण | ° | 190° |
वांrकाफी प्रभावी दूरी | मिमी | 3000 |
झुकने की गति(अधिकतम) | °/सेकंड | 60 |
झुकने वाले कोण की परिशुद्धता | ° | ±0.10 |
सिस्टम मोटर शक्ति | किलोवाट | 4 |
हाइड्रोलिक पम्प आयतन | L | 17 |
अधिकतम. दबाव | एमपीए | 16 |
एल*डब्ल्यू*एच (पैकेजिंग आयाम) | मिमी | 3200*700*1300 |
मशीन वजन | T | लगभग 1.5 |
Ø हाइड्रोलिक और इलेक्ट्रॉनिक नियंत्रण प्रणाली का विन्यास
नाम | उत्पादक |
हाइड्रोलिक मोटर | जर्मनी सीमेंस (BEIDE) या रनमाली |
हाइड्रोलिक पंप | वूशी तुओली |
हाइड्रोलिक वाल्व | जापान युकेन (आयातित) |
ऑयल वे बोर्ड | ताईवान शांघोएनजी （आयातित） |
सिलेंडर | शंघाई Qifan |
तेल ट्यूब | ZHEJIANG |
टच स्क्रीन | ताइवान Weinview（आयातित) |
पीएलसी | जापान मित्सुबिशी (आयातित) |
कोण नियंत्रक | जापान नेमिकॉन (आयातित) |
बिजली स्विच करें | ताइवान मिंगवेई |
contactor | श्नाइडर |
ट्रांसफार्मर | वूशी XINYU |
